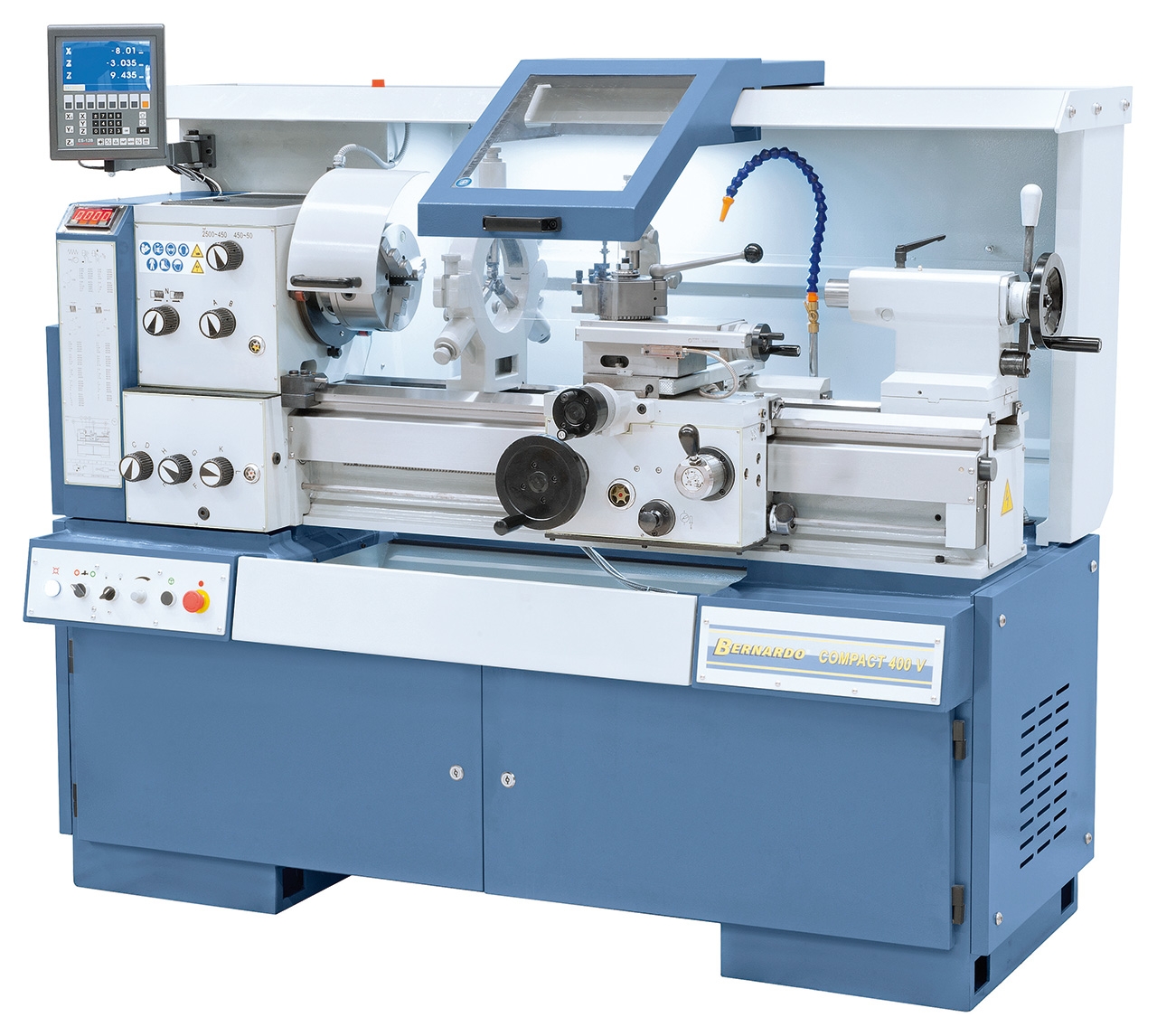

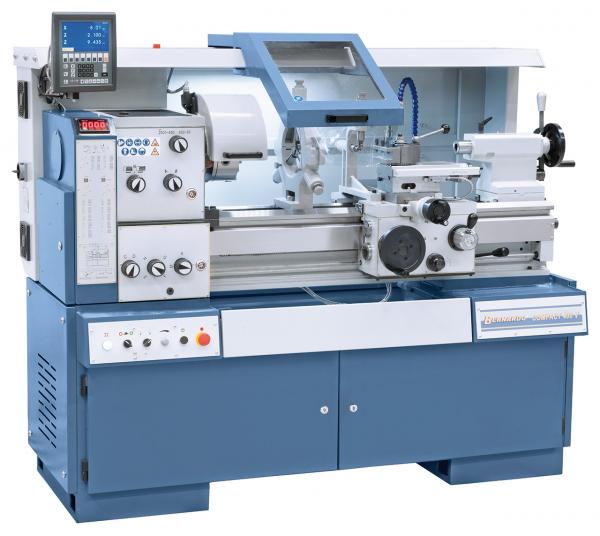

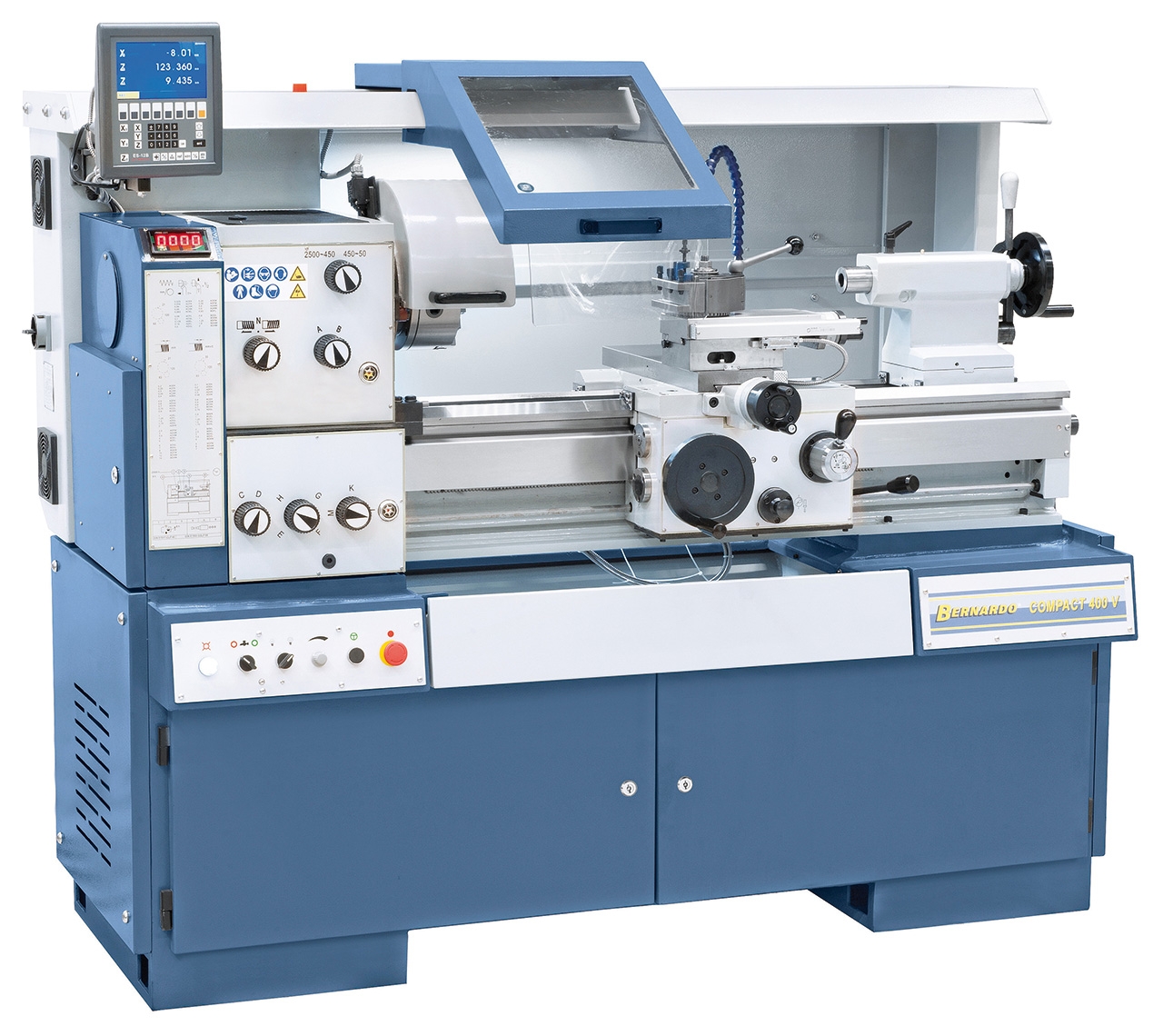

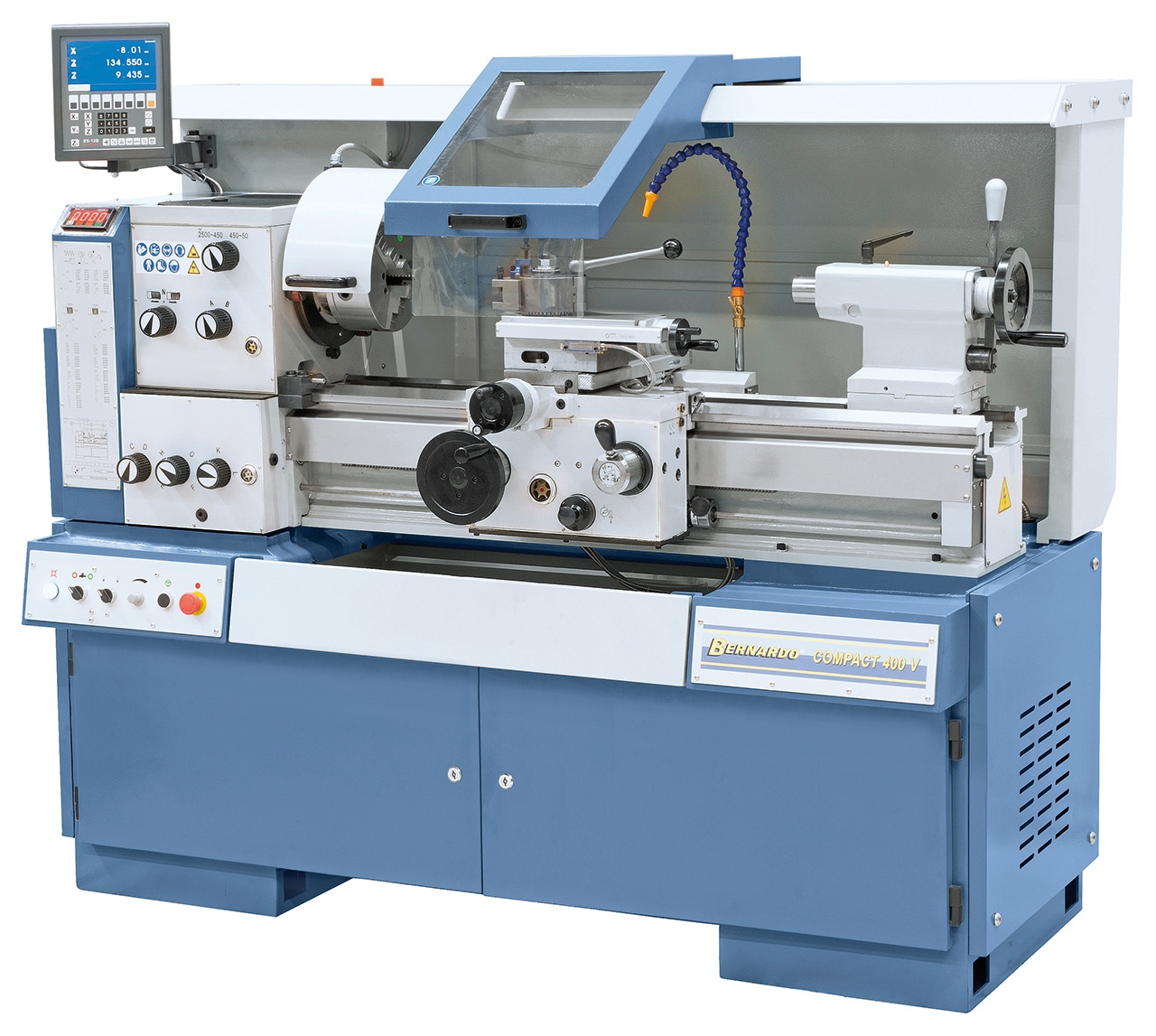

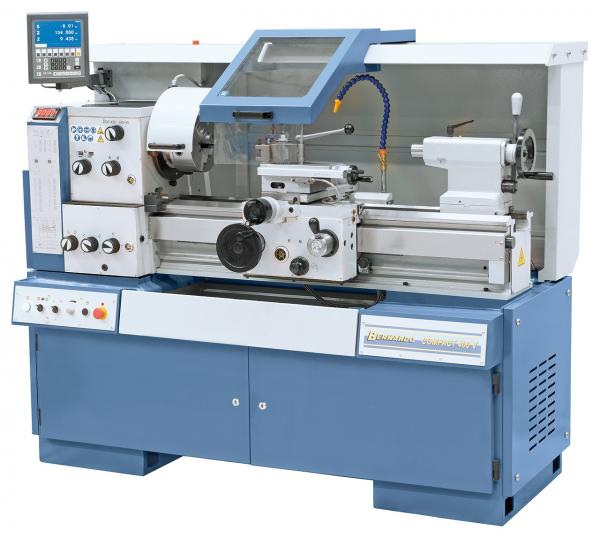

Universaldrehmaschine mit stufenloser Drehzahl Bernardo Compact 400 V
Die Präzisionsdrehmachine Compact 400 V wurde speziell zum wirtschaftlichen Herstellen von Einzelwerkstücken und kleinen Serien mit hoher Präzision konzipiert. Durch die große Bedienerfreundlichkeit eignet sich dieses Modell besonders für den maschinebau, anlagebau, Produktion und Einzelanfertigung. Zusätzlich ist dieses Modell serienmäßig mit einer variablen Drehzahlregelung für ein optimales Einstellen der Schnittgeschwindigkeit ausgestattet.
Umfang der Lieferung Universaldrehmaschine mit stufenloser Drehzahl Bernardo Compact 400 V
- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display

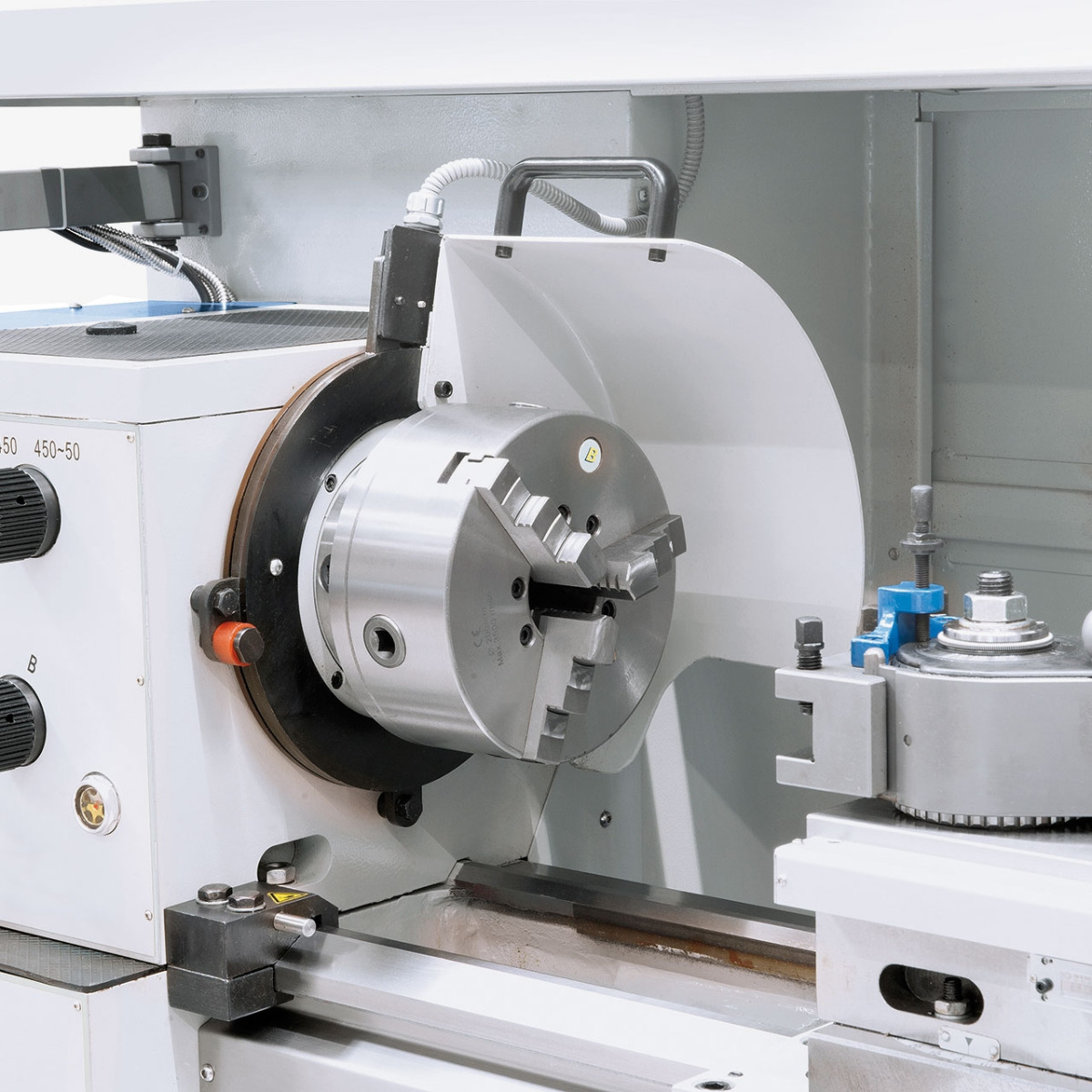

- 3-Backenfutter PO3-200 mm / D5

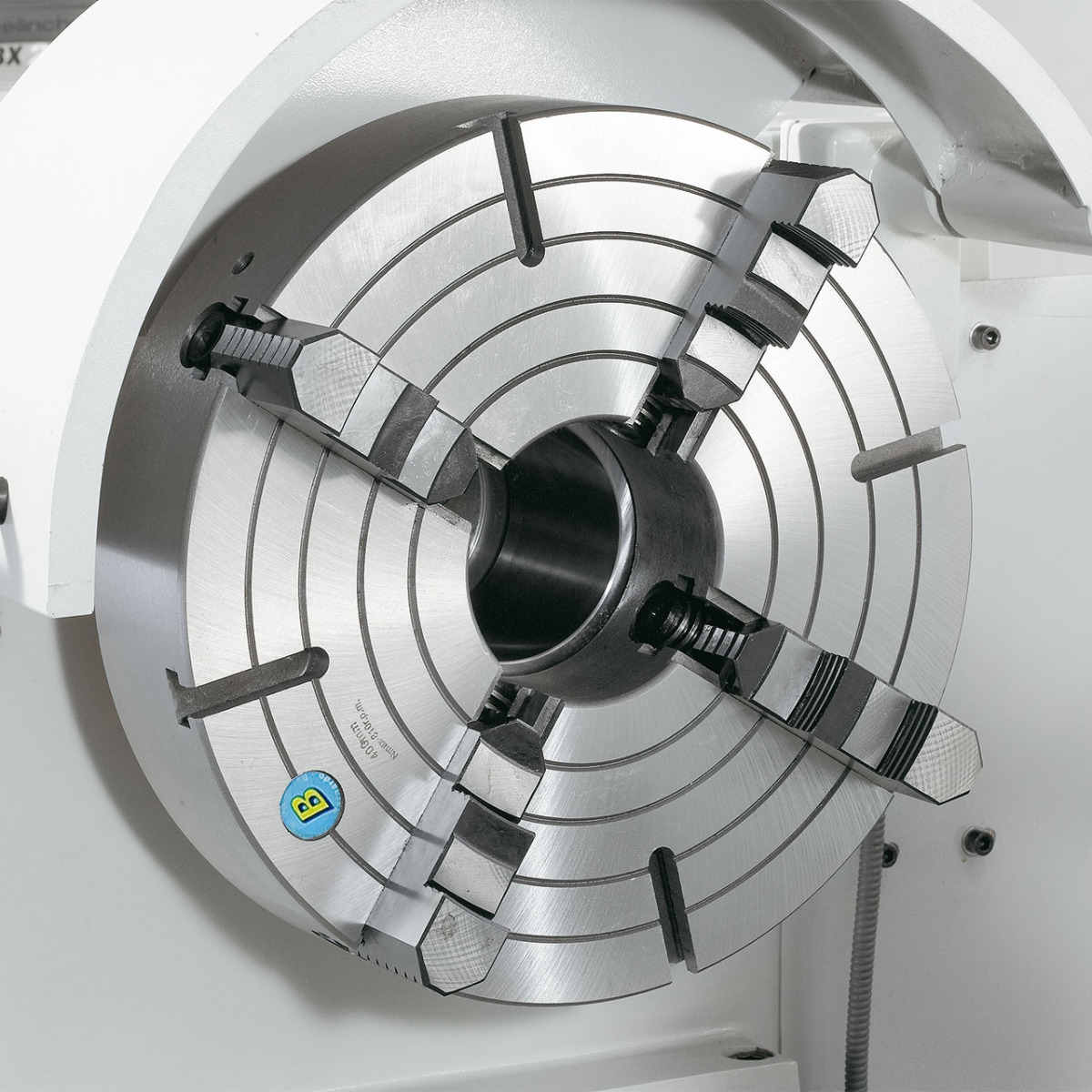

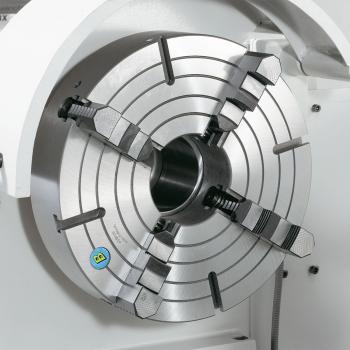

- Aufspannscheibe 320 mm
- Feststehende Lünette - Durchlass diam. max. 130 mm
- Mitlaufende Lünette - Durchlass diam. max. 100 mm
- Kühlmitteleinrichtung
- Schnellwechselstahlhalter mit 4 Einsätzen
- Schutzeinrichtung bei Schnellwechselstahlhalter
- Mikrometerlängsanschlag
- Rutschkupplung
- Motor mit Magnetbremse nach CE-Norm
- Erstbefüllung mit Shell Tellus 46
- Frequenzumrichter
- Digitale Drehzahlanzeige
- Ausziehbare Spänewanne
- LED-Maschinenleuchte
- Wechselräder
- Reduzierhülse
- 2 Zentrierspitzen
- Spänerückwand
- Bedienwerkzeug
Besonderheiten Universaldrehmaschine mit stufenloser Drehzahl Bernardo Compact 400 V
- Serienmäßig mit Delta-Frequenzumrichter für hohes Drehmoment im unteren
- Drehzahlbereich und annähernd konstanter Drehzahl unter Last

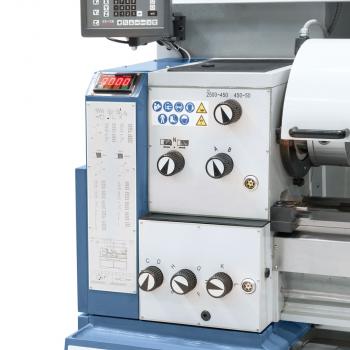

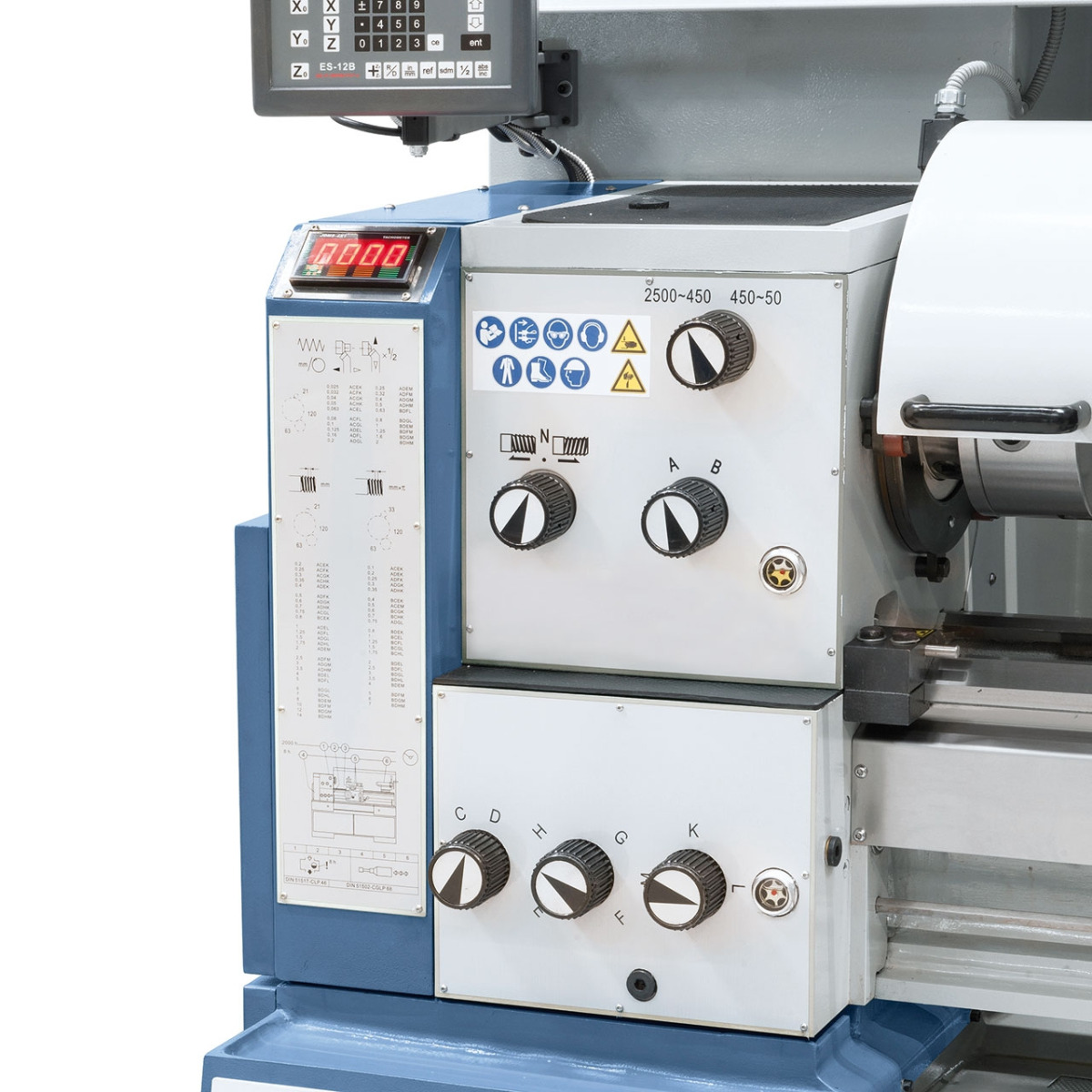

- Stufenlose Drehzahlregelung, die eingestellte Drehzahl wird über eine Digitalanzeige abgelesen
- Zur Minimierung von Schwingungseinflüssen ist das massive Prismenbett zusätzlich mit Rippen versehen
- Vielseitige Einsatzmöglichkeiten im allgemeinen Maschinenbau, Produktion, Einzelteilanfertigung, …
- Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
- Das Maschinenbett, in einem Stück gegossen, ist äußerst verwindungssteif und vibrationsarm, womit eine wesentliche Voraussetzung für genaues Drehen erfüllt wird
- Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne
- Serienmäßig mit 52 mm Spindelbohrung zum Bearbeiten von großen Wellendurchmesser
Technische Details Universaldrehmaschine mit stufenloser Drehzahl Bernardo Compact 400 V
Spitzenweite | 850 mm |
Spitzenhöhe | 200 mm |
Umlaufdurchmesser über Bett | 400 mm |
Umlaufdurchmesser über Planschlitten | 245 mm |
Bettbreite | 260 mm |
Spindelbohrung | 52 mm |
Spindelaufnahme | DIN 55029, D1-5 |
Drehzahlbereich, 2 Stufen | 50 - 450 / 450 - 2500 U/min |
Bereich Längsvorschübe | (20) 0,025 - 2 mm/U |
Bereich Planvorschübe | (20) 0,012 - 1 mm/U |
Metrische Gewinde | (26) 0,2 - 14 mm |
Zollgewinde | (42) 1 - 80 Gg/1“ |
Pinolendurchmesser | 50 mm |
Pinolenweg | 120 mm |
Pinolenaufnahme | MK 3 |
Motorleistung | 5,5 kW (7,5 PS) |
Maschinenabmessung (B x T x H) | 1900 x 1000 x 1610 mm |
Gewicht ca. | 1240 kg |
