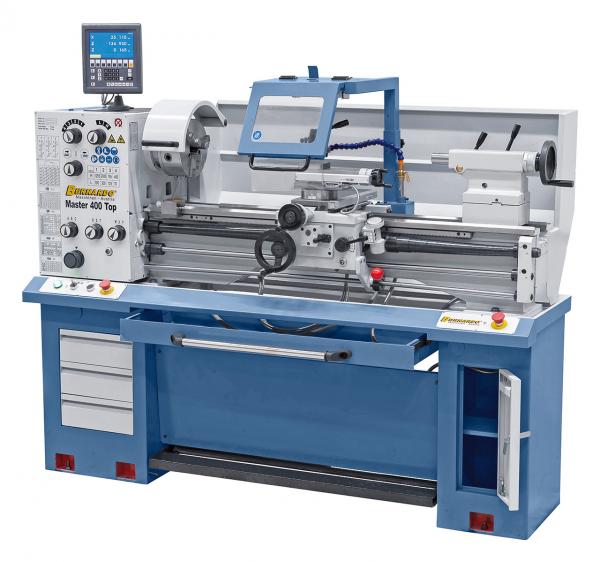

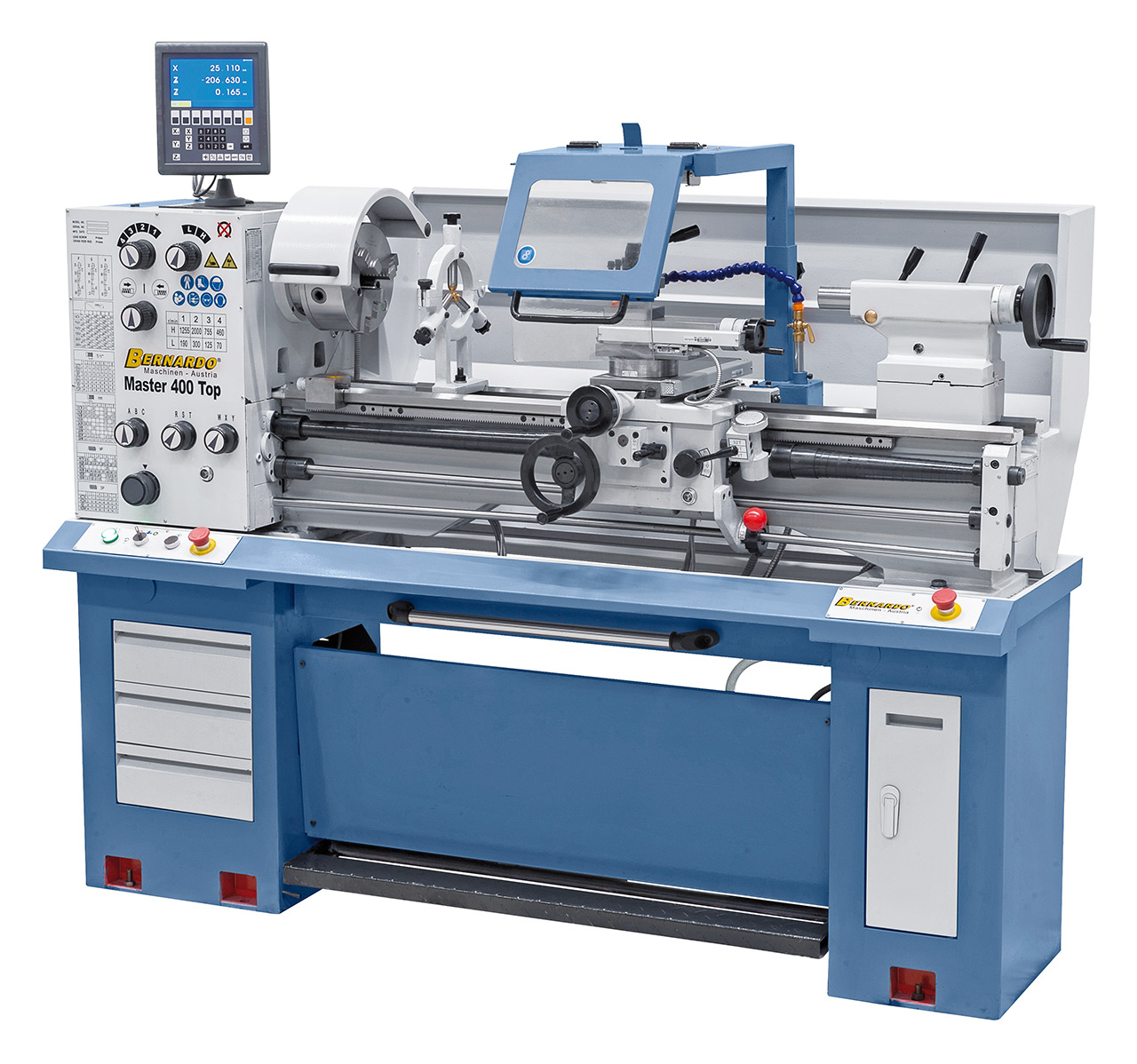

Universaldrehmaschine Bernardo Master 400 Top inkl. 3-Achs-Digitalanzeige
Die Universaldrehmaschine Master 400 Top eignet sich zur Ausführung von leichten und mittelschweren Dreharbeiten. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Backenfutter, Lünetten, Wechselräder, ...) wodurch diese Maschine universell einsetzbar ist. Zur Reduzierung der Fertigungszeiten ist dieses Modell serienmäßig mit einer 3-Achs-Digitalanzeige ausgestattet.
Umfang der Lieferung Universaldrehmaschine Bernardo Master 400 Top inkl. 3-Achs-Digitalanzeige
- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
- 3-Backenfutter DK11-200 mm / D5

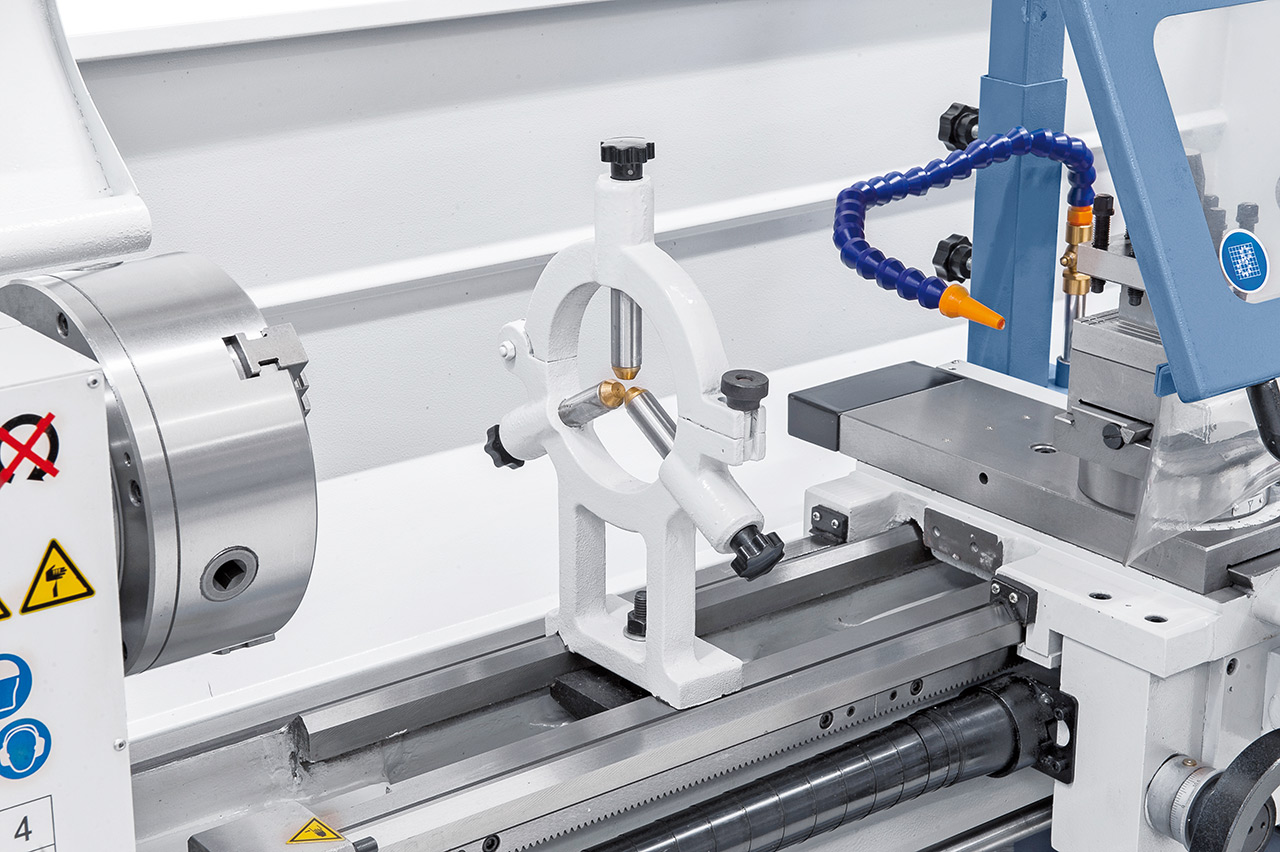

- Feststehende Lünette - Durchlass diam. max. 70 mm
- Mitlaufende Lünette - Durchlass diam. max. 60 mm
- Kühlmitteleinrichtung
- Erstbefüllung mit Shell Tellus 46
- Ausziehbare Spänewanne
- Aufspannscheibe 280 mm
- Vierfachstahlhalter
- Schutzeinrichtung bei Vierfachstahlhalter
- Rutschkupplung
- Mikrometerlängsanschlag
- Gewindeuhr

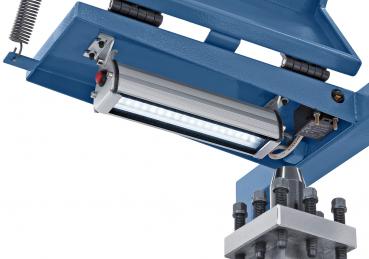

- LED-Maschinenleuchte
- Reduzierhülse
- Wechselräder
- 2 Zentrierspitzen
- Fußpedal mit Bremsfunktion nach CE
- Motor mit Magnetbremse nach CE-Norm
- Spänerückwand
- Untergestell
- Bedienwerkzeug
Besonderheiten Universaldrehmaschine Bernardo Master 400 Top inkl. 3-Achs-Digitalanzeige
- Zur Minimierung von Schwingungseinflüssen ist das massive Prismenbett zusätzlich mit Rippen versehen
- Serienmäßig mit 52 mm Spindelbohrung zum Bearbeiten von großen Wellendurchmesser
- Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen
- Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne

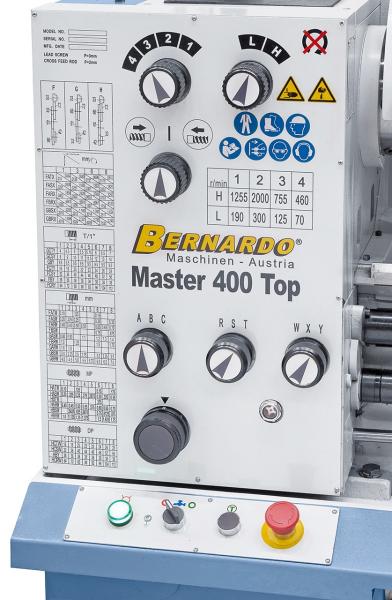

- Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
- Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten
- Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
- Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
- Garantierte Rundlaufgenauigkeit der Spindelnase (≤ 0,009 mm)
- Hauptspindel gehärtet und geschliffen, im Ölbad laufend
- Das Maschinenbett, in einem Stück gegossen, ist äußerst verwindungssteif und vibrationsarm, womit eine wesentliche Voraussetzung für genaues Drehen erfüllt wird
- Reitstock kann zum Kegeldrehen ± 5 mm verschoben werden
Technische Details Universaldrehmaschine Bernardo Master 400 Top inkl. 3-Achs-Digitalanzeige
Spitzenweite | 1000 mm |
Spitzenhöhe | 200 mm |
Umlaufdurchmesser über Bett | 400 mm |
Umlaufdurchmesser über Planschlitten | 260 mm |
Bettbreite | 185 mm |
Spindelbohrung | 52 mm |
Spindelaufnahme | DIN 55029, D1-5 |
Drehzahlbereich | (8) 70 – 2000 U/min |
Bereich Längsvorschübe | (24) 0,0464 – 3,249 mm/U |
Bereich Planvorschübe | (24) 0,01 – 0,7033 mm/U |
Metrische Gewinde | (43) 0,1 – 7,0 mm |
Zollgewinde | (56) 4 – 112 Gg/1“ |
Pinolendurchmesser | 42 mm |
Pinolenweg | 100 mm |
Pinolenaufnahme | MK 3 |
Motorleistung | 1,5 kW (400 V) |
Maschinenabmessung (B x T x H) | 1820 x 700 x 1600 mm |
Gewicht ca. | 640 kg |
