Besonderheiten Schutzeinrichtungen für Fräsmaschine Bernardo PFR 03/625/..

Universelle Schutzeinrichtung mit Gelenkarmen, optimal geeignet für häufig wechselnde Arbeiten.Praktisch und einfach zu handhaben
Das Modell schützt den Bediener vor direktem Kontakt mit der Vertikalspindel und wegfliegenden Spänen oder Kühlmittelspritzern
Die Schutzeinrichtung wird am Maschinenständer montiert und ist mit einem Schutzglas mit breitem Sichtfeld sowie mit einem vertikalen Öffnungssystem und einem Rastbolzen zur Fixierung des Schutzschirms ausgestattet.
Mit Sicherheits-Mikroschalter ausgestattet.

Erhältliches Zubehör:

Anmerkung: Beschreiben Sie die Montageseite durch den Zusatz: /SX = Links bzw. /DX = Rechts

Technische Details Schutzeinrichtungen für Fräsmaschine Bernardo PFR 03/625/..

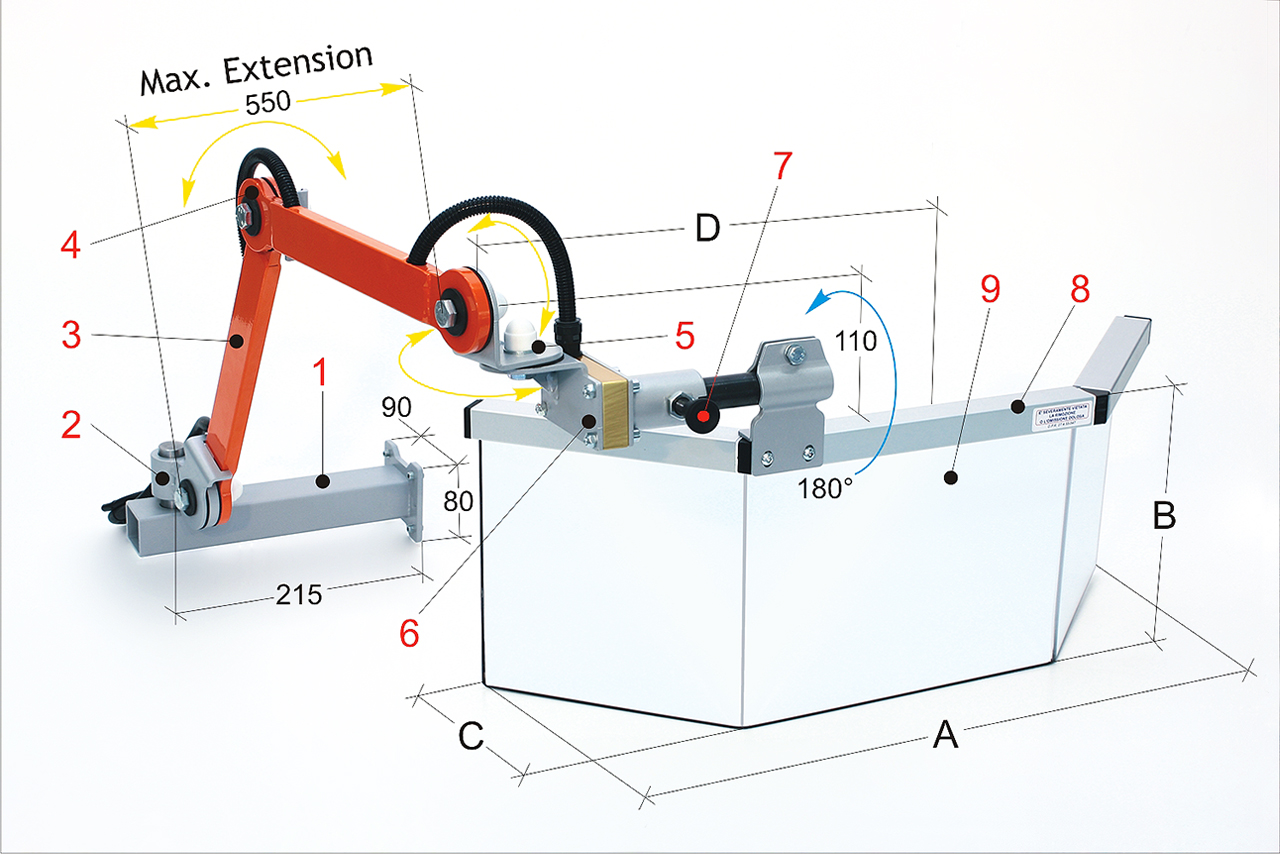

A	B	C	D	Gewicht
625	250	170	405	8,9 kg

1 Halterung/Montageplatte aus Stahlrohr

2 Klemme zur Horizontaleinstellung

3 Gelenkarm aus Stahlrohr

4 Mittels Reibscheibe einstellbares Gelenk

5 Winkelverbindung für das vertikale und horizontale Schwenken des Schutzschirms

6 Gehäuse für den Sicherheits-Mikroschalter, 180° drehbar, 2 Öffnungskontakte

7 Rastbolzen für den Schutzschirm

8 Schutzrahmen aus Aluminiumprofil

9 Schutzschirm aus stoßfestem und ölbeständigem Kunststoffmaterial
