Rundtische / Schwenktische / Kreuztische Bernardo Halbuniversal-Teilkopf BS-1
Umfang der Lieferung Rundtische / Schwenktische / Kreuztische Bernardo Halbuniversal-Teilkopf BS-1
- Reitstock
- 2 Teilscheiben
- Zentrierspitze
- Mitnehmer
- Futterflansch
Besonderheiten Rundtische / Schwenktische / Kreuztische Bernardo Halbuniversal-Teilkopf BS-1
- Spindel in Präzisionskegelrollenlagern
- Schnecke aus Chrom-Nickel-Stahl, gehärtet und geschliffen
- Phosphor-Bronze-Schneckenrad
- Übersetzung ausrastbar zum direkten Teilen (40:1)
- Schwenkbar von horizontal bis vertikal (-10° bis +90°)
- Direktes Teilen mit 24er-Raster
- Jede Teilung von 2 bis 50 und viele Teilungen von 52 bis 380 möglich
Technische Details Rundtische / Schwenktische / Kreuztische Bernardo Halbuniversal-Teilkopf BS-1
| Übersetzung | 40:1 |
| Bauhöhe | 220 mm |
| Breite mit Zentrierspitze | 260 mm |
| Länge | 285 mm |
| Zentrierspitze | MK 3 |
| Backenfutterflansch | 165 mm |
| Schwenkbar | 0° bis 90° |
| Spindelbohrung | 20 mm |
| Nutenbreite | 16 mm |
| Direkt-Teilscheibe (Teilung) | 24 (15°) |
| Gewicht ca. | 30,5 kg |

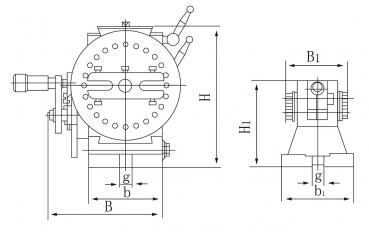

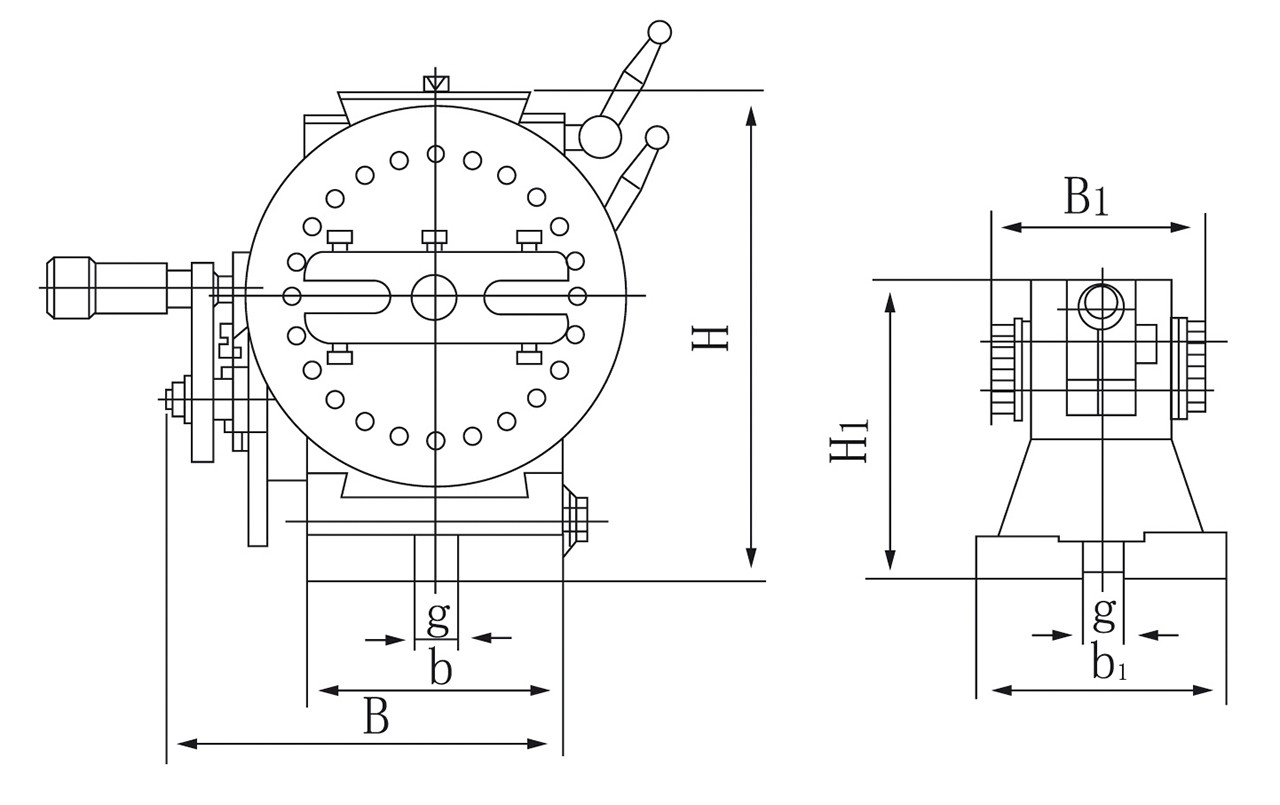

| Abmessungen Teilkopf |
| Abmessungen Reitstock | ||
| A | 260 mm |
| A1 | 183 mm |
| B | 168 mm |
| B1 | 87 mm |
| H | 220 mm |
| H1 | 137 mm |
| h | 128 mm |
| h1 | 128 mm |
| a | 206 mm |
| a1 | 158 mm |
| b | 113 mm |
| b1 | 110 mm |
| g | 16 mm |
| g1 | 16 mm |
