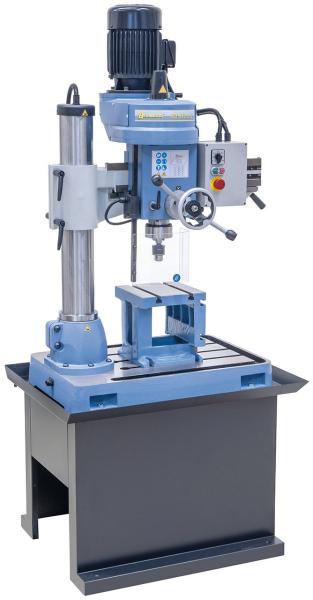

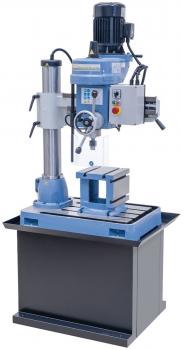

Die Radialbohrmaschine RD 540 x 32 ist serienmäßig mit einem Untergestell ausgestattet. Der 2-Stufenmotor bietet einen großen Drehzahlbereich von 140 - 2500 U/min (10 Stufen).

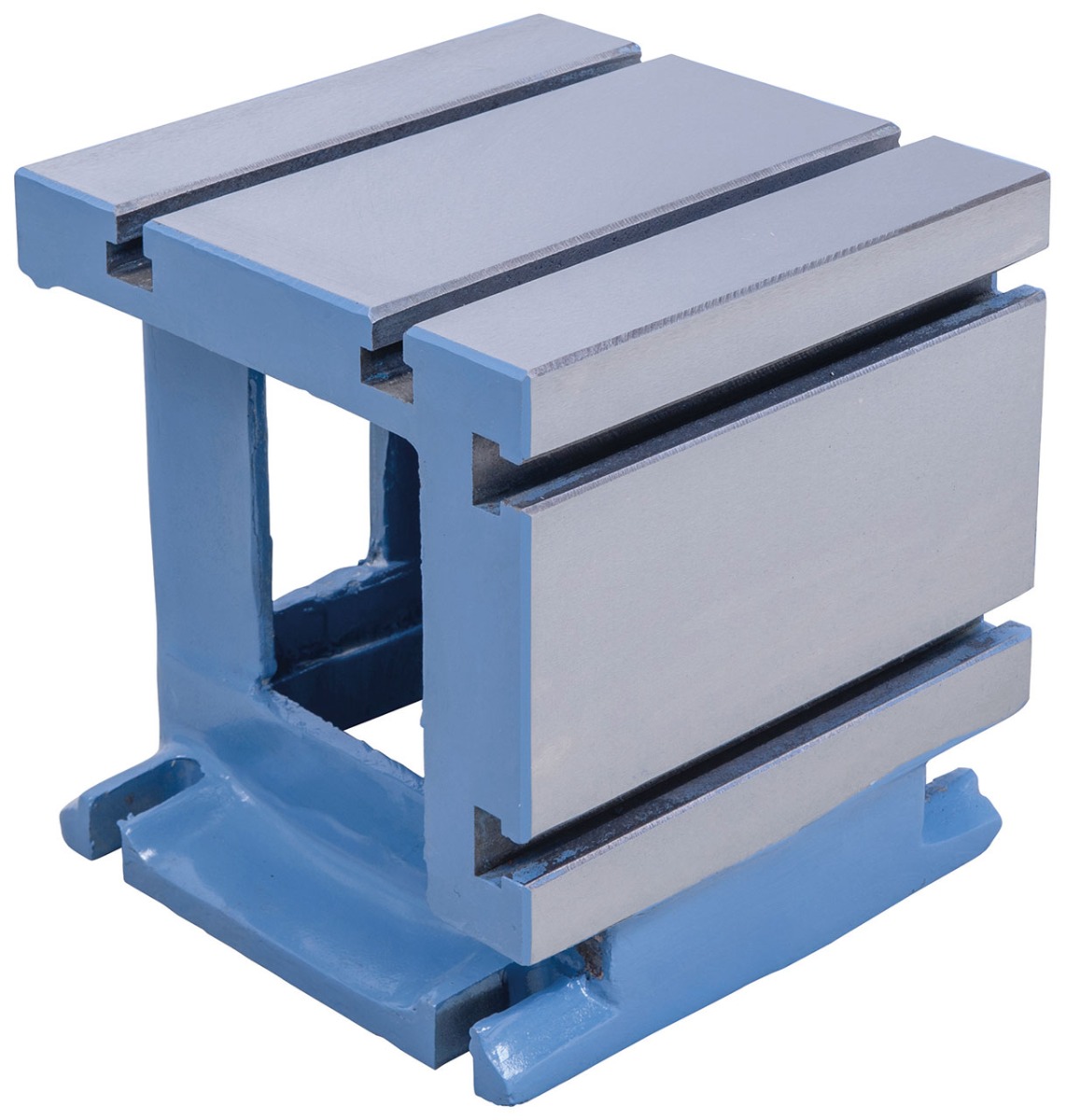

- Würfeltisch

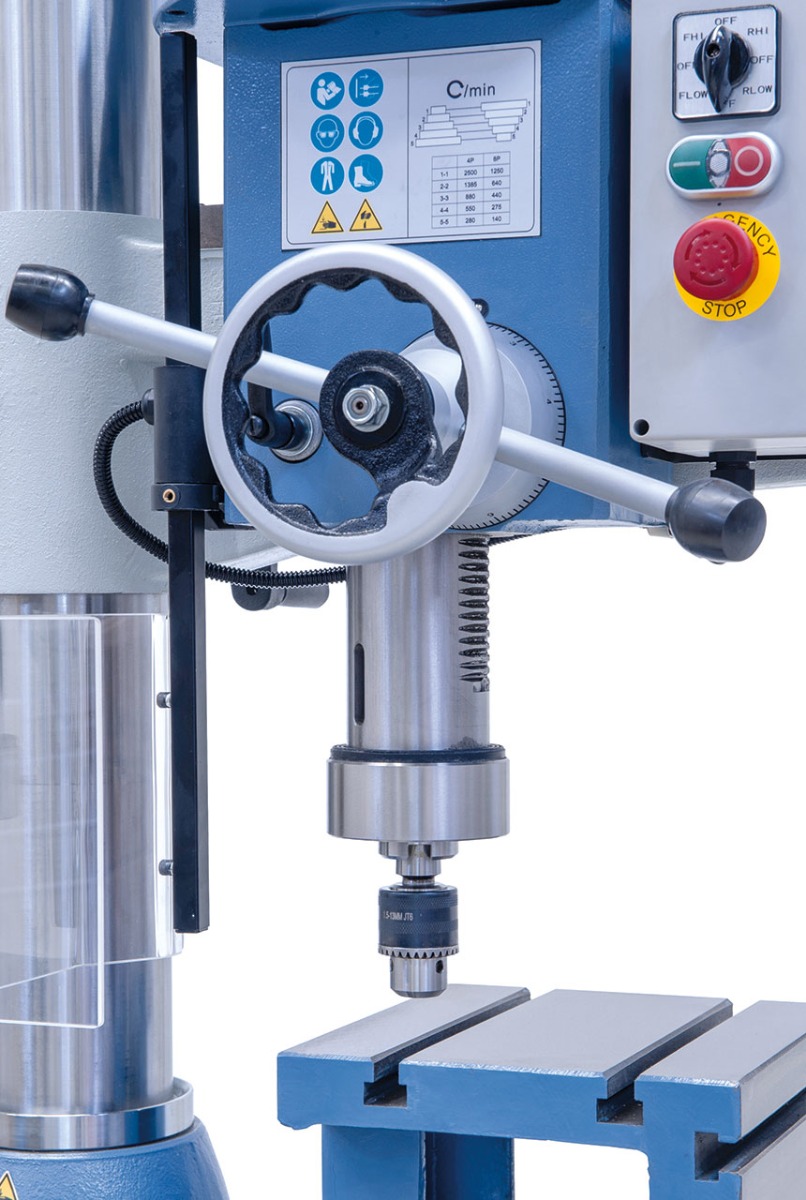

- Zahnkranzbohrfutter 1,5 - 13 mm / JT6
- Bohrfutterdorn MK 3 / JT6
- Höhenverstellbare Schutzabdeckung
- Untergestell
- Bedienungsschlüssel
Besonderheiten Radial- und Schnellradialbohrmaschine Bernardo RD 540 x 32

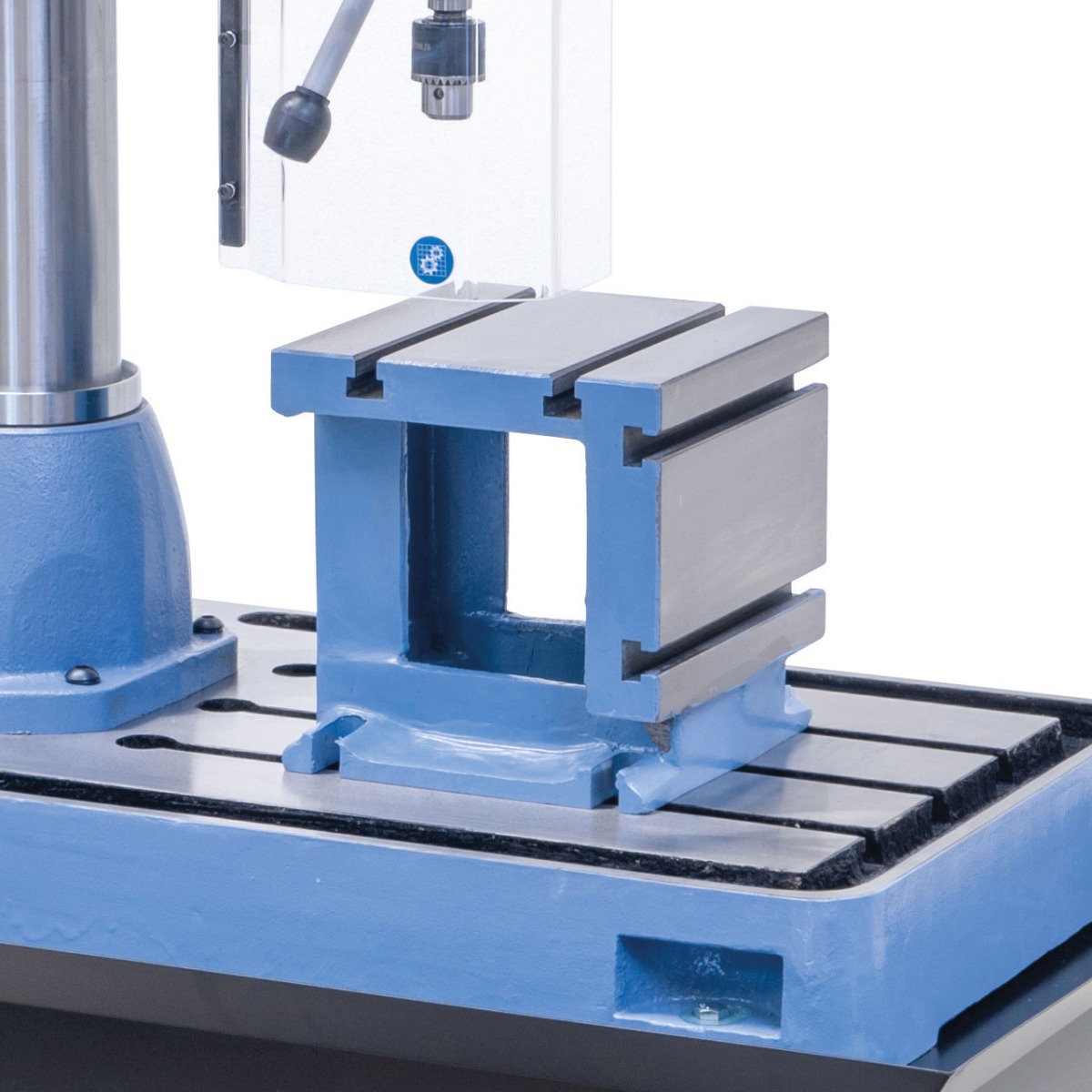

- Geschliffene Bodenplatte mit T-Nuten zum Aufspannen von hohen Werkstücken

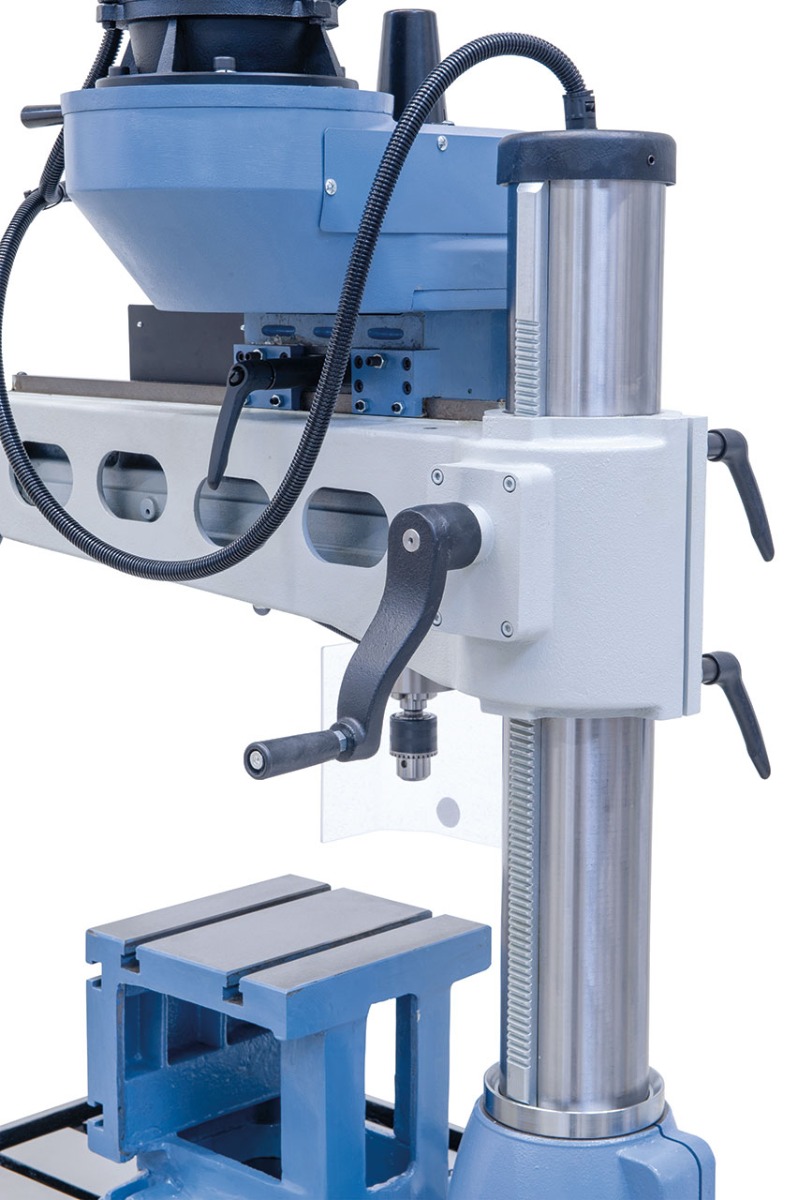

- Gute Gleitfähigkeit des Auslegers durch geschliffene Oberfläche der Außensäule
- Hohe Laufruhe durch gewuchtete Antriebsscheiben und Qualitätsriemen
- Leichte Einstellbarkeit auf das festliegende Werkstück

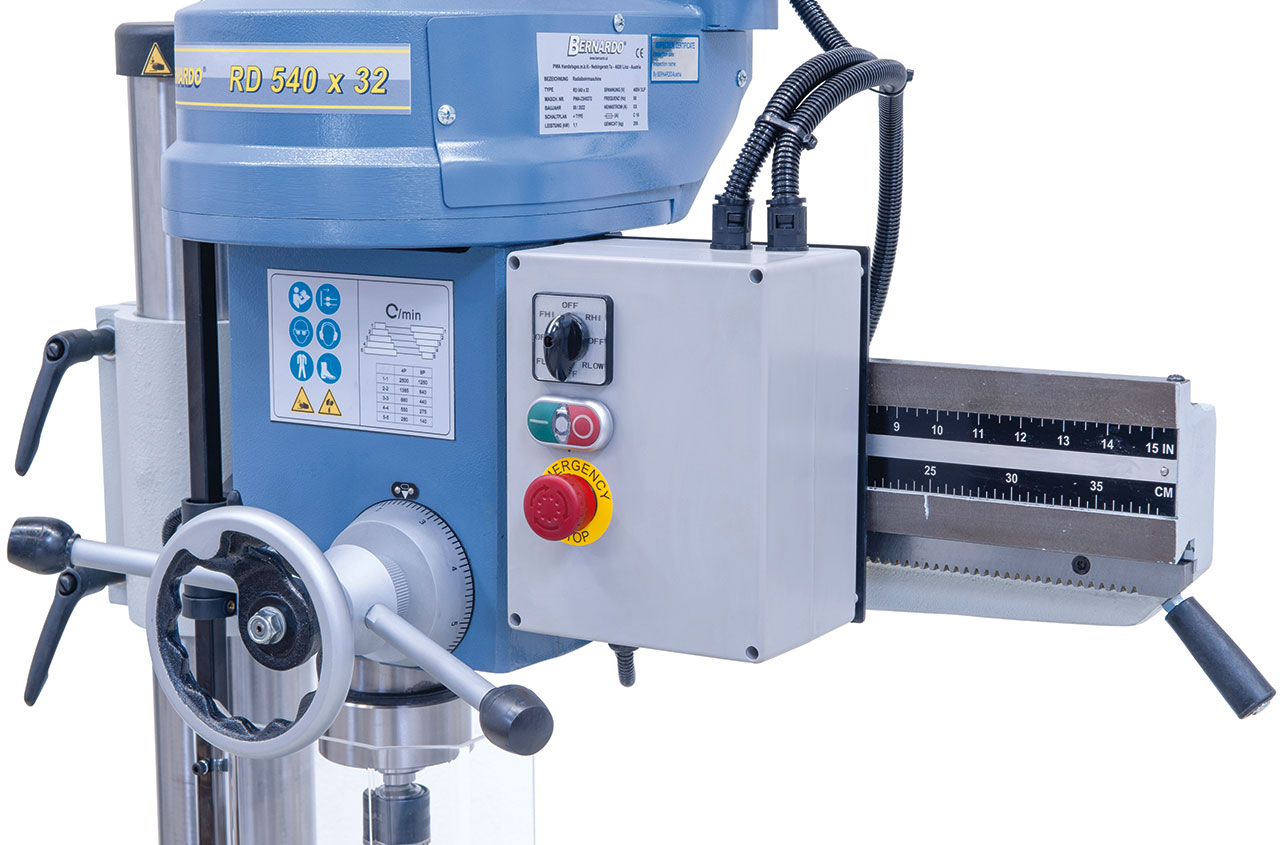

- Einfache, zentrale Bedienung an der Vorderseite der Maschine
- Optimale Schnittgeschwindigkeit durch großen Drehzahlbereich
- Klemmung von Bohrkopf, Säule und Auslegerarm erfolgt mechanisch
- Ruhiger Lauf durch stabile Bauweise
Technische Daten Radial- und Schnellradialbohrmaschine Bernardo RD 540 x 32
|
Bohrleistung max.
| 32 mm |
|
Ausladung min./max.
| 145 – 525 mm |
|
Vertikalbewegung des Auslegers
| 450 mm |
|
Verfahrweg Bohrkopf (horizontal)
| 380 mm |
|
Pinolenhub
| 140 mm |
|
Spindeldrehzahl
| (10) 140 – 2500 U/min. |
|
Spindelaufnahme
| MT 3 |
|
Abstand Spindel - Würfeltisch
| 165 - 375 mm |
|
Abstand Spindel - Grundplatte
| 165 – 615 mm |
|
Würfeltisch (L x B x H)
| 250 x 250 x 250 mm |
|
Aufspannfläche Grundplatte
| 550 x 500 mm |
|
Säulendurchmesser
| 115 mm |
|
Motorleistung
| 0,55 / 1,1 kW |
|
Maschinenabmessung (B x T x H)
| 860 x 620 x 1480 mm |
|
Gewicht ca.
| 273 kg |
