Die präzise Leitspindeldrehmaschine Profi 550 WQ wird nach den strengen Vorgaben des DIN-Standards gefertigt. Die Besonderheit dieses Modells ist der große Längsvorschubbereich mit 6 frei wählbaren Vorschüben sowie der serienmäßige Planvorschub.
Umfang der Lieferung Leitspindeldrehmaschine Bernardo Profi 550 WQ - 400 V
- 3-Backenfutter DK11-125 mm
- Futterflansch 125 mm

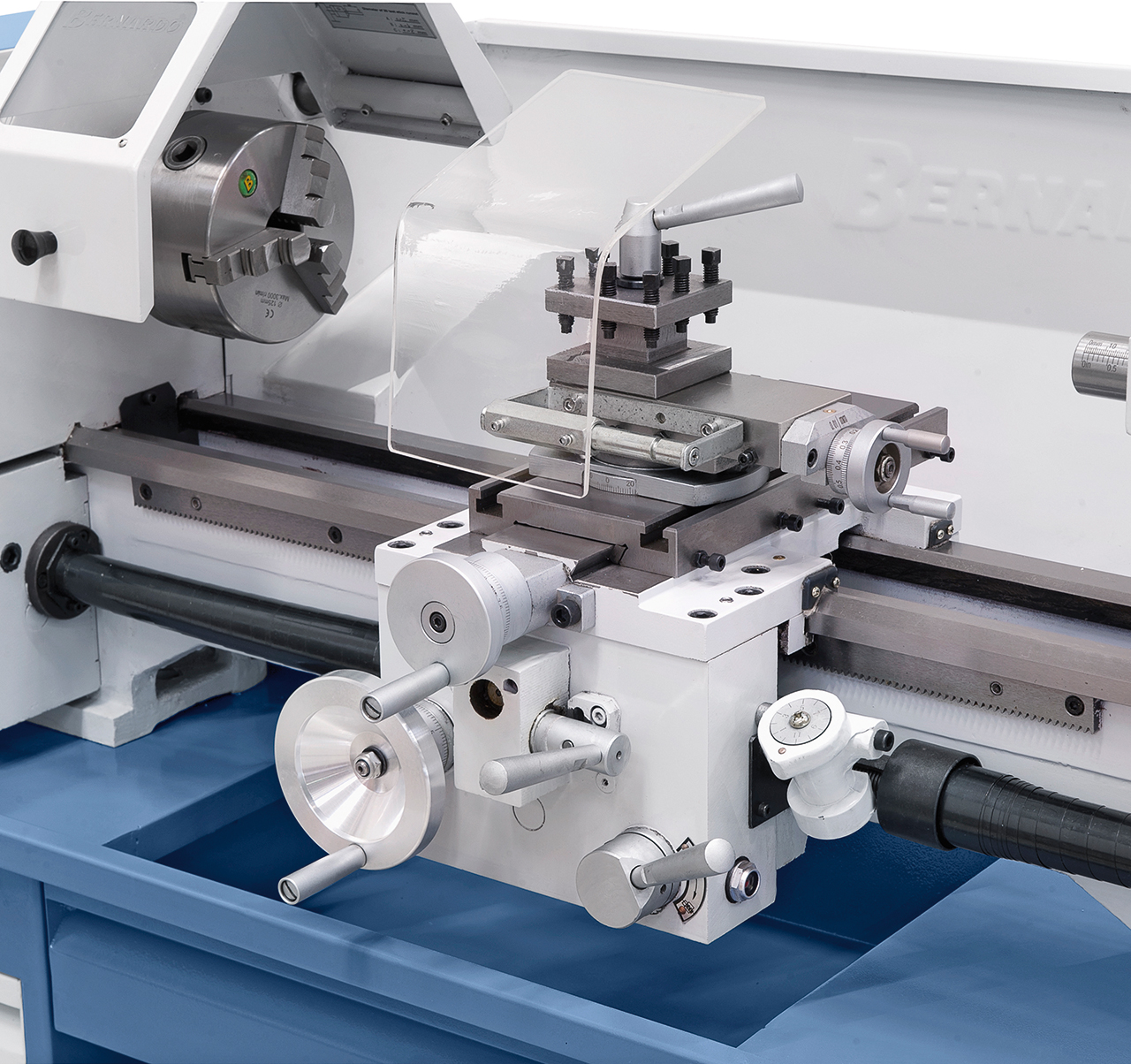

- Planschlitten mit Obersupport
- Feste Körnerspitzen
- Gewindeuhr
- Wechselräder
- Vierfachstahlhalter
- Futterschutz
- Spänerückwand
- Leitspindeldabdeckung
- Bedienwerkzeug
Besonderheiten Leitspindeldrehmaschine Bernardo Profi 550 WQ - 400 V
- Serienmäßig mit Leitspindel zum Gewindeschneiden bzw. für den automatischen Längsvorschub
- Solides Maschinenbett mit induktiv gehärteter und geschliffener Bettführung
- Hohe Rundlaufgenauigkeit der Spindelnase (≤ 0,009 mm) aufgrund Präzisionskegelrollenlager
- Thermoüberwachung inkl. Warnlampe schützt den Motor vor Überlastung

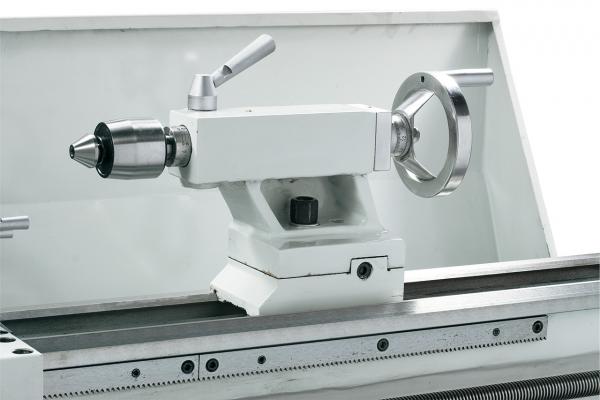

- Reitstock kann zum Kegeldrehen verstellt werden
- Bedienungsfreundliche Anordnung der Schaltelemente
- Führungen über Keilleisten nachstellbar
- Spindel mit 2 nachstellbaren Präzisionskegelrollenlagern (P5-Qualität)
- Serienmäßig mit Längs- und Planvorschub
- Sicherheitsschalter mit Unterspannungsauslöser
- Robuste Konstruktion im modernen Design
Technische Details Leitspindeldrehmaschine Bernardo Profi 550 WQ - 400 V
|
Spitzenweite
|
550 mm
|
|
Spitzenhöhe
|
125 mm
|
|
Umlaufdurchmesser über Bett
|
250 mm
|
|
Bettbreite
|
135 mm
|
|
Spindelbohrung
|
26 mm
|
|
Aufnahme in der Spindelbohrung
|
MK 4
|
|
Drehzahlbereich
|
(6) 125 - 2000 U/min
|
|
Bereich Längsvorschübe
|
(6) 0,06 - 0,32 mm/U
|
|
Bereich Planvorschübe
|
(4) 0,03 - 0,075 mm/U
|
|
Metrische Gewinde
|
(18) 0,2 - 3,5 mm
|
|
Zollgewinde
|
(21) 8 - 56 Gg/1"
|
|
Pinolenweg
|
70 mm
|
|
Pinolenaufnahme
|
MK 2
|
|
Motor-Abgabeleistung S1 100%
|
0,75 kW / 400 V
|
|
Motor-Aufnahmeleistung S6 40%
|
1,0 kW / 400 V
|
|
Maschinenabmessung (B x T x H)*
|
1210 x 610 x 450 mm
|
|
Gewicht ca.
|
120 kg
|
|
|
|
* ohne Untergestell
