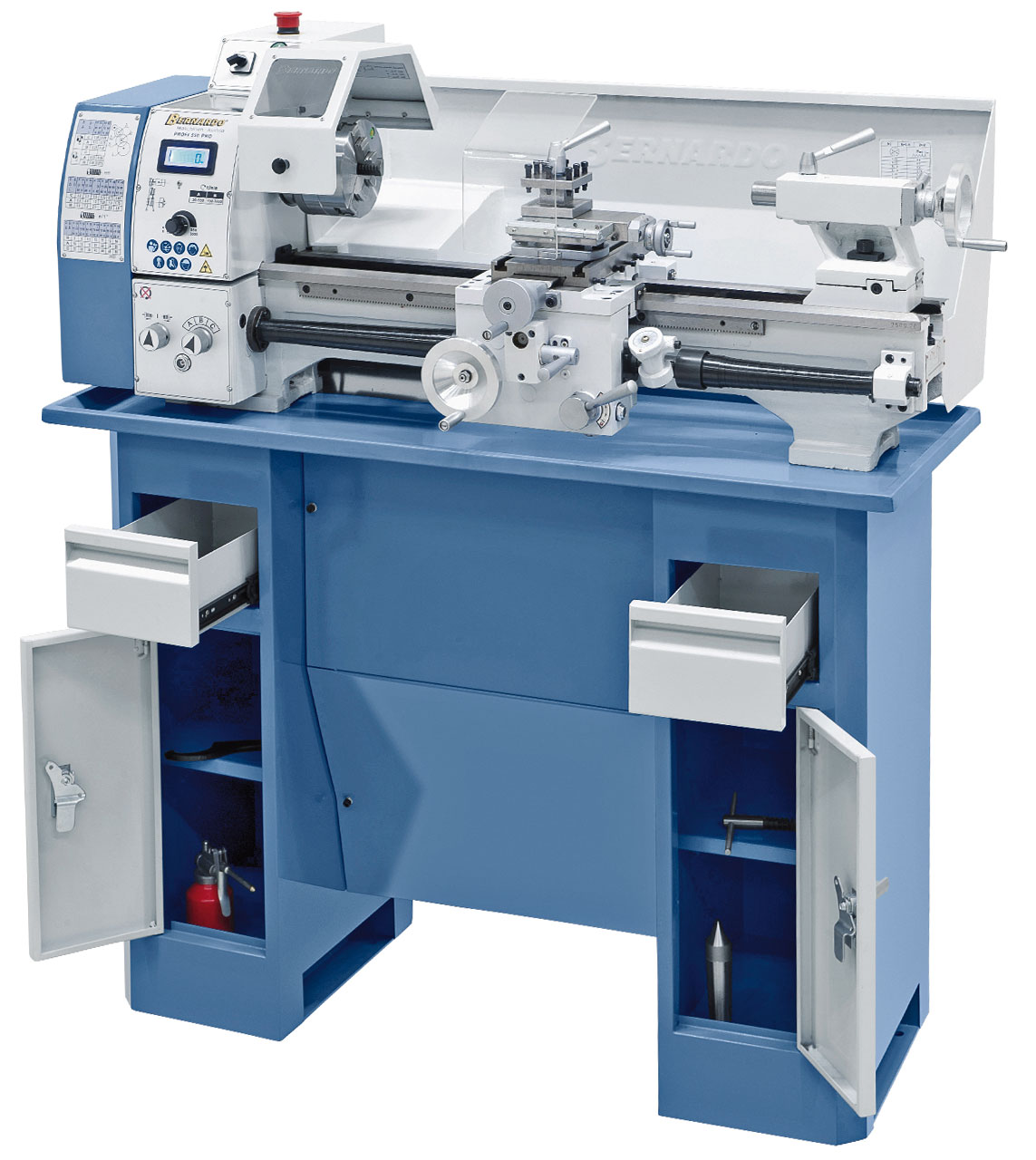

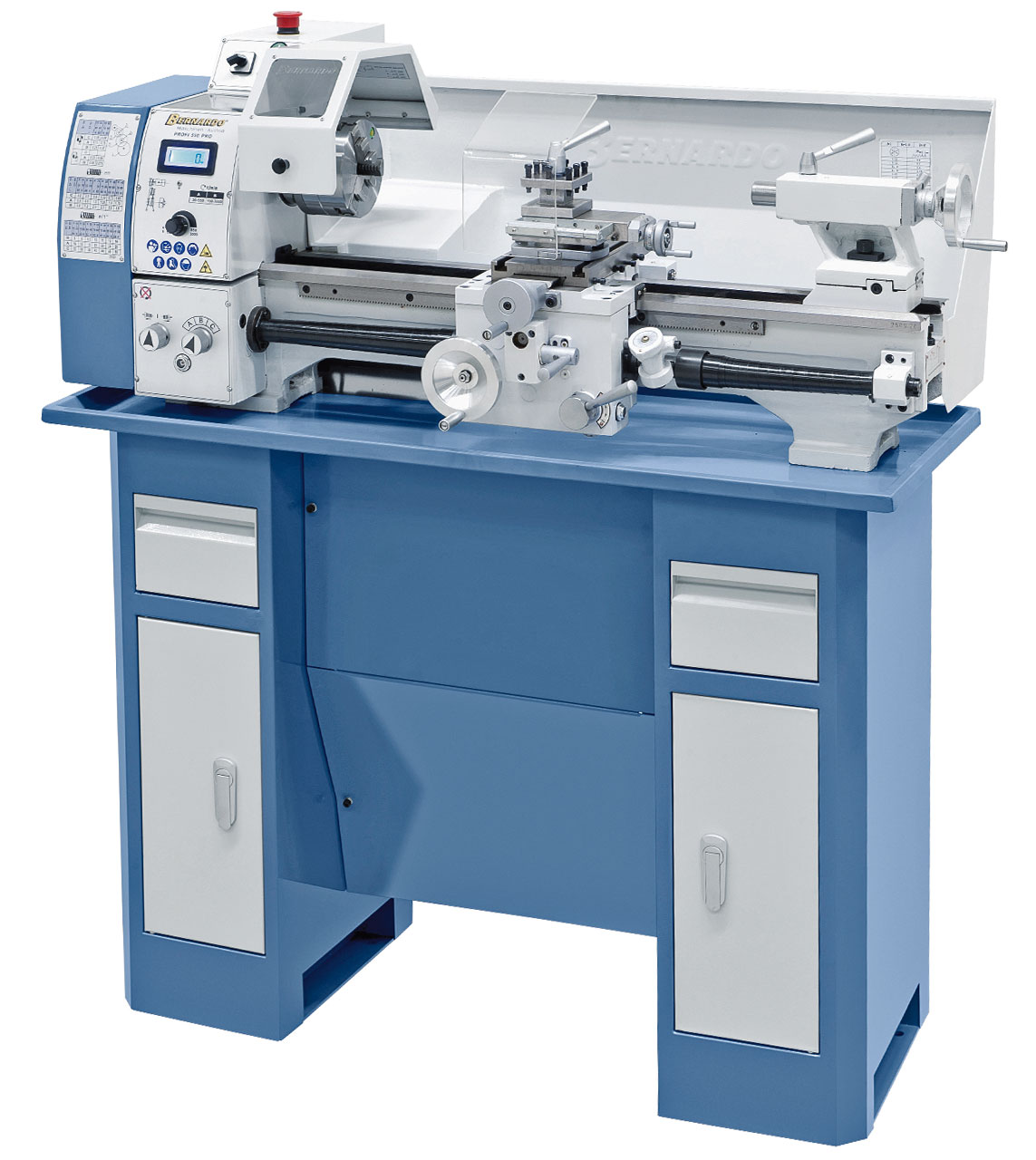

Leitspindeldrehmaschine Bernardo Profi 550 Pro - 400 V
Die Drehmaschine Profi 550 PRO-Serie ist aufgrund des hohen Drehzahlbereichs bis 3000 U/min sowie der umfangreichen Ausstattung (z.B.: Drehstommotor mit Frequenzumrichter, Hauptspindellagerung in P5-Qualität,....) das ideale Modell für den anspruchsvollen Anwender.
Umfang der Lieferung Leitspindeldrehmaschine Bernardo Profi 550 Pro - 400 V
- 3-Backenfutter PO3-125 mm Stahlausführung
- Futterflansch 125 mm
- Feste Körnerspitzen

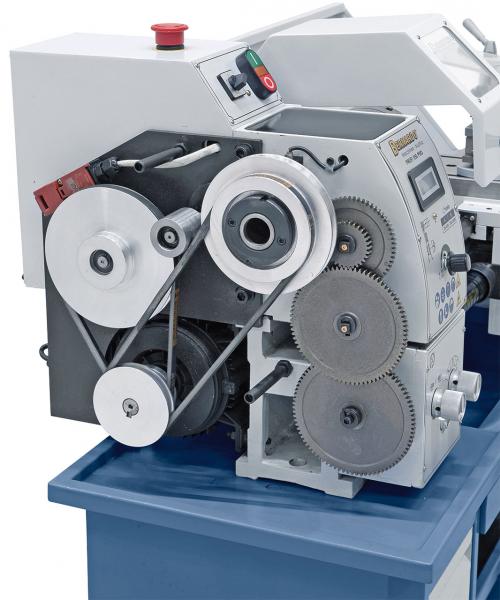

- Wechselräder

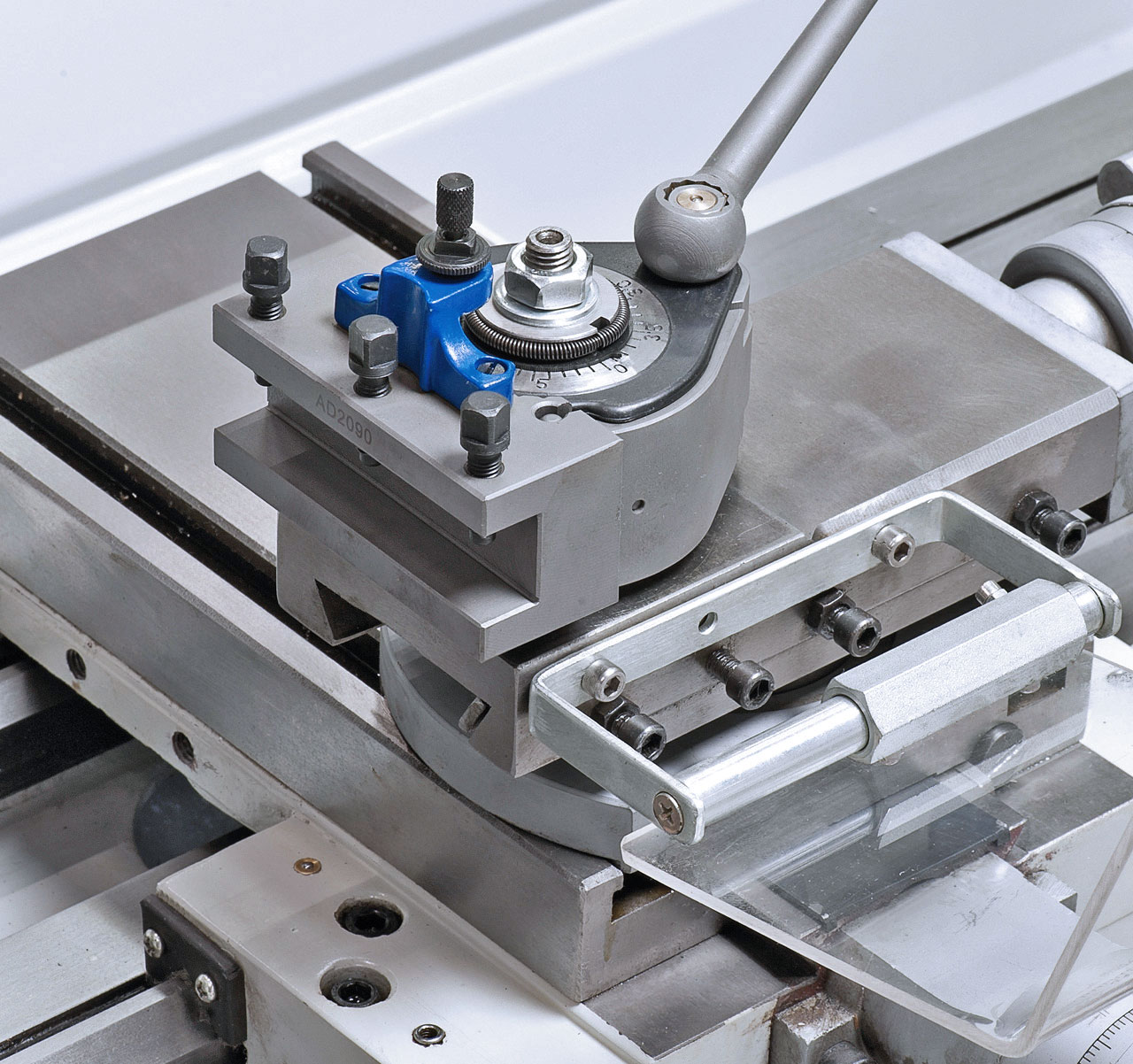

- Vierfachstahlhalter
- Planschlitten mit Obersupport
- Frequenzumrichter
- Digitale Drehzahlanzeige
- Gewindeuhr
- Futterschutz
- Spänerückwand
- Leitspindelabdeckung
- Bedienwerkzeug
Besonderheiten Leitspindeldrehmaschine Bernardo Profi 550 Pro - 400 V

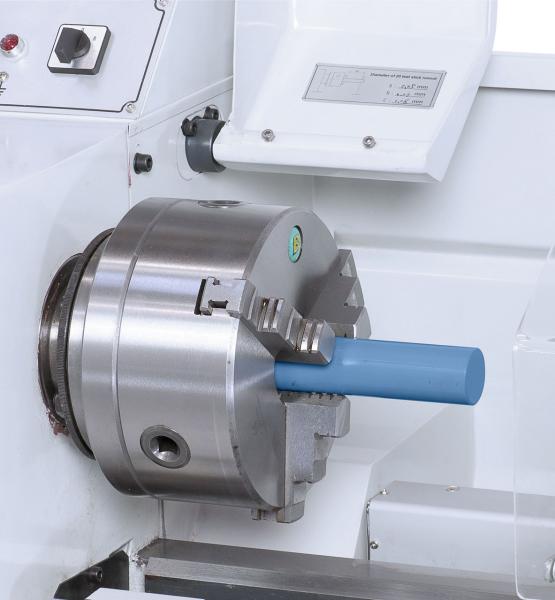

- Präzisions-Dreibackenfutter in Stahlausführung für Drehzahlen bis 3000 U/min serienmäßig
- Serienmäßig mit Delta-Frequenzumrichter für hohes Drehmoment im unteren Drehzahlbereich und annähernd konstante Drehzahl unter Last
- Hauptspindellagerung mit nachstellbaren Kegelrollenlager in P5-Qualität
- Reitstockpinole und Handrad mit einstellbarer Skalierung (0,02 mm)
- Erweiterter Einsatzbereich durch den nachrüstbaren Fräsaufsatz (Option)
- Hohe Rundlaufgenauigkeit der gehärteten Spindelnase ≤ 0,009 mm
- Solides Maschinenbett mit induktiv gehärteter und geschliffener Bettführung

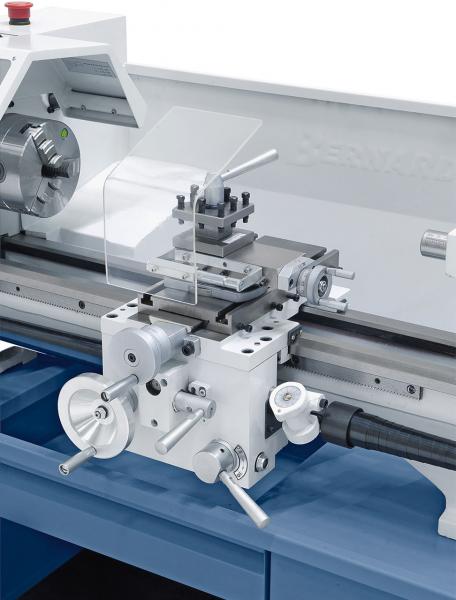

- Verschiebbarer Oberschlitten in x-Achsenrichtung
- Serienmäßig mit stufenloser Drehzahlregelung, die eingestellte Drehzahl wird über eine Digitalanzeige abgelesen
Technische Details Leitspindeldrehmaschine Bernardo Profi 550 Pro - 400 V
Spitzenweite | 550 mm |
Spitzenhöhe | 125 mm |
Umlaufdurchmesser über Bett | 250 mm |
Bettbreite | 135 mm |
Spindelbohrung | 26 mm |
Aufnahme in der Spindelbohrung | MK 4 |
Drehzahlbereich, stufenlos | 30 - 450 / 150 - 3000 U/min |
Bereich Längsvorschübe | (6) 0,06 - 0,32 mm/U |
Bereich Planvorschübe | (4) 0,03 - 0,075 mm/U |
Metrische Gewinde | (18) 0,2 - 3,5 mm |
Zollgewinde | (21) 8 - 56 Gg/1" |
Pinolenweg | 70 mm |
Pinolenaufnahme | MK 2 |
Motor-Abgabeleistung S1 100% | 1,5 kW / 400 V |
Motor-Aufnahmeleistung S6 40% | 2,2 kW / 400 V |
Maschinenabmessung (B x T x H)* | 1210 x 610 x 450 mm |
Gewicht ca. | 137 kg |
|
|
* ohne Untergestell
