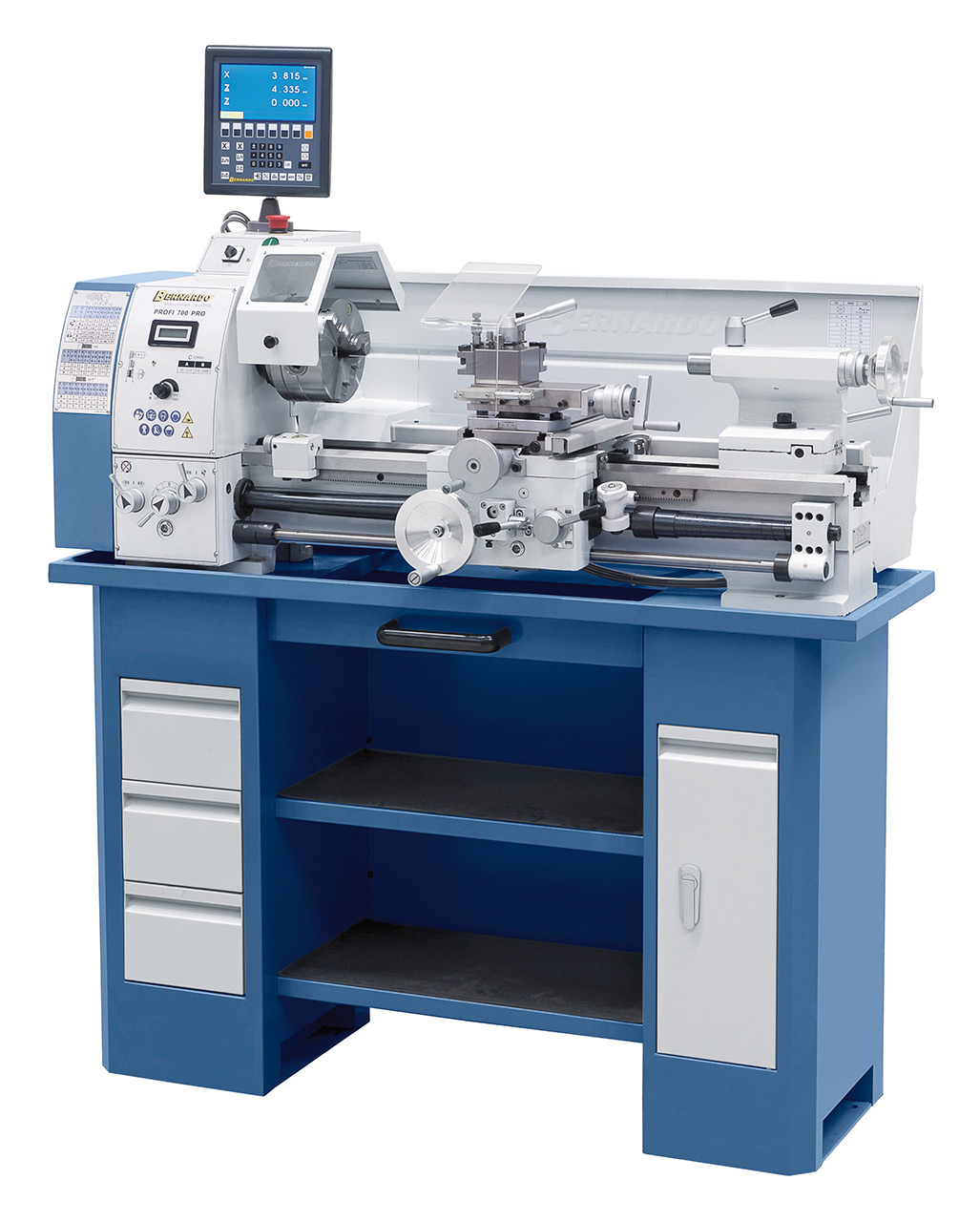

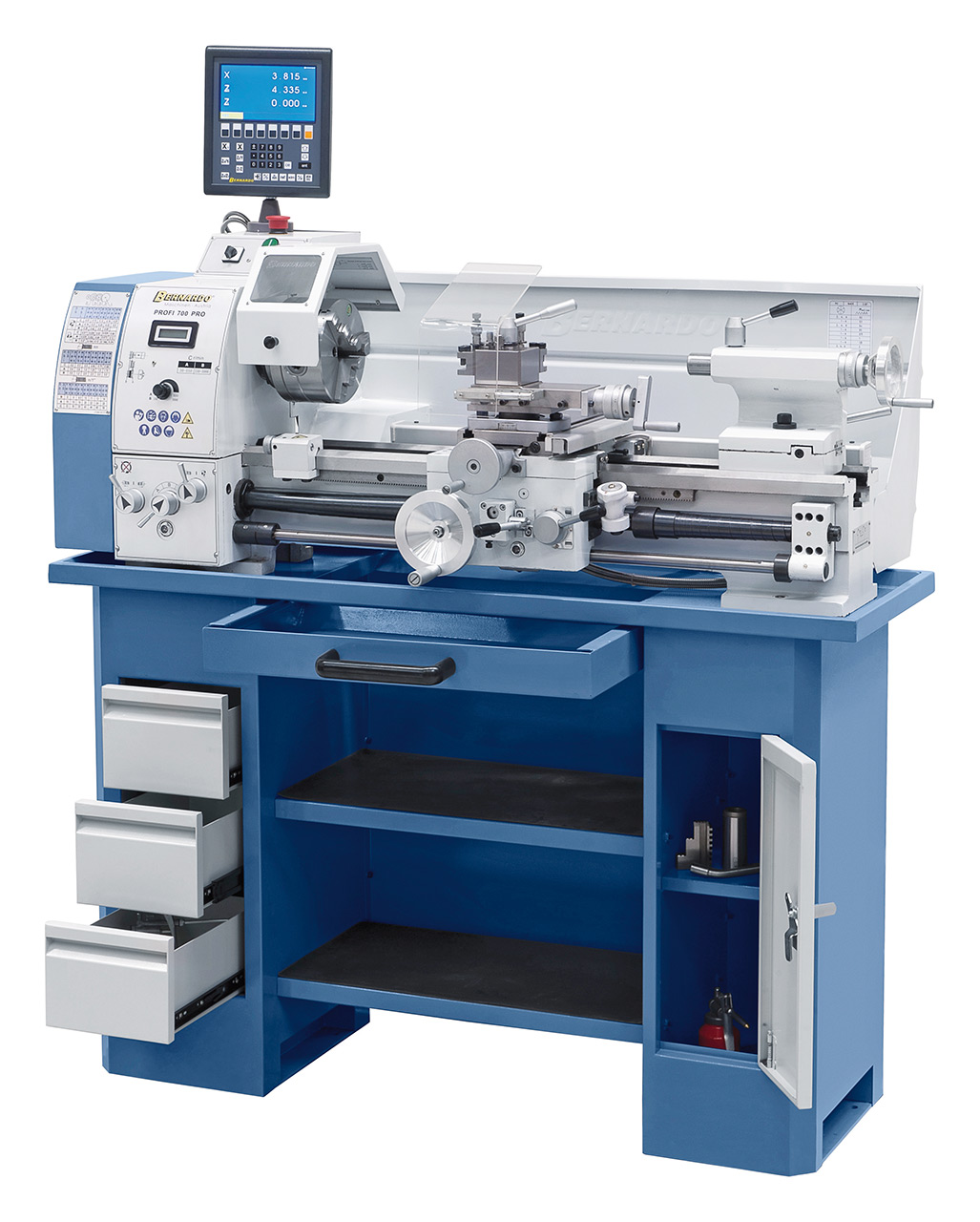

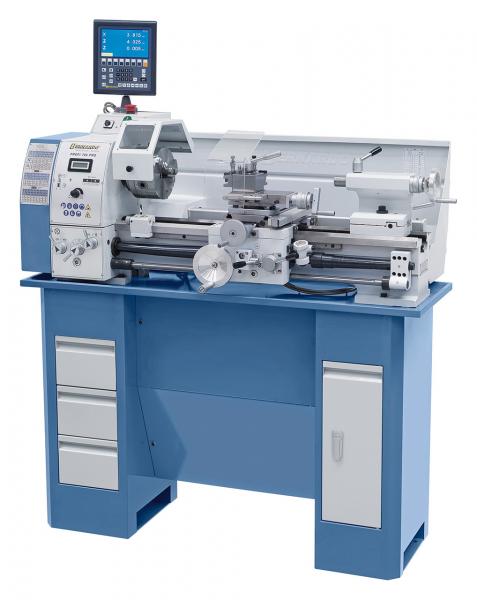

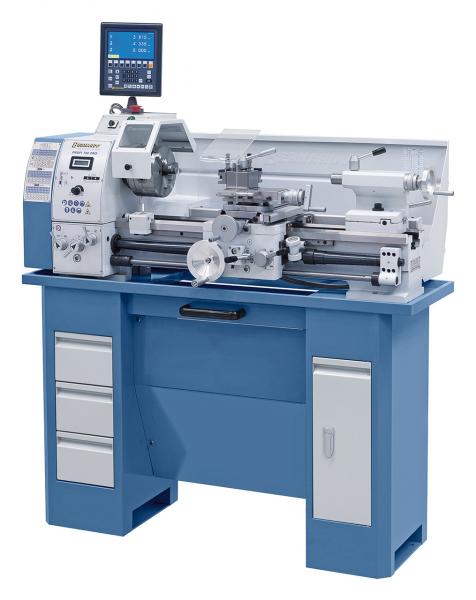

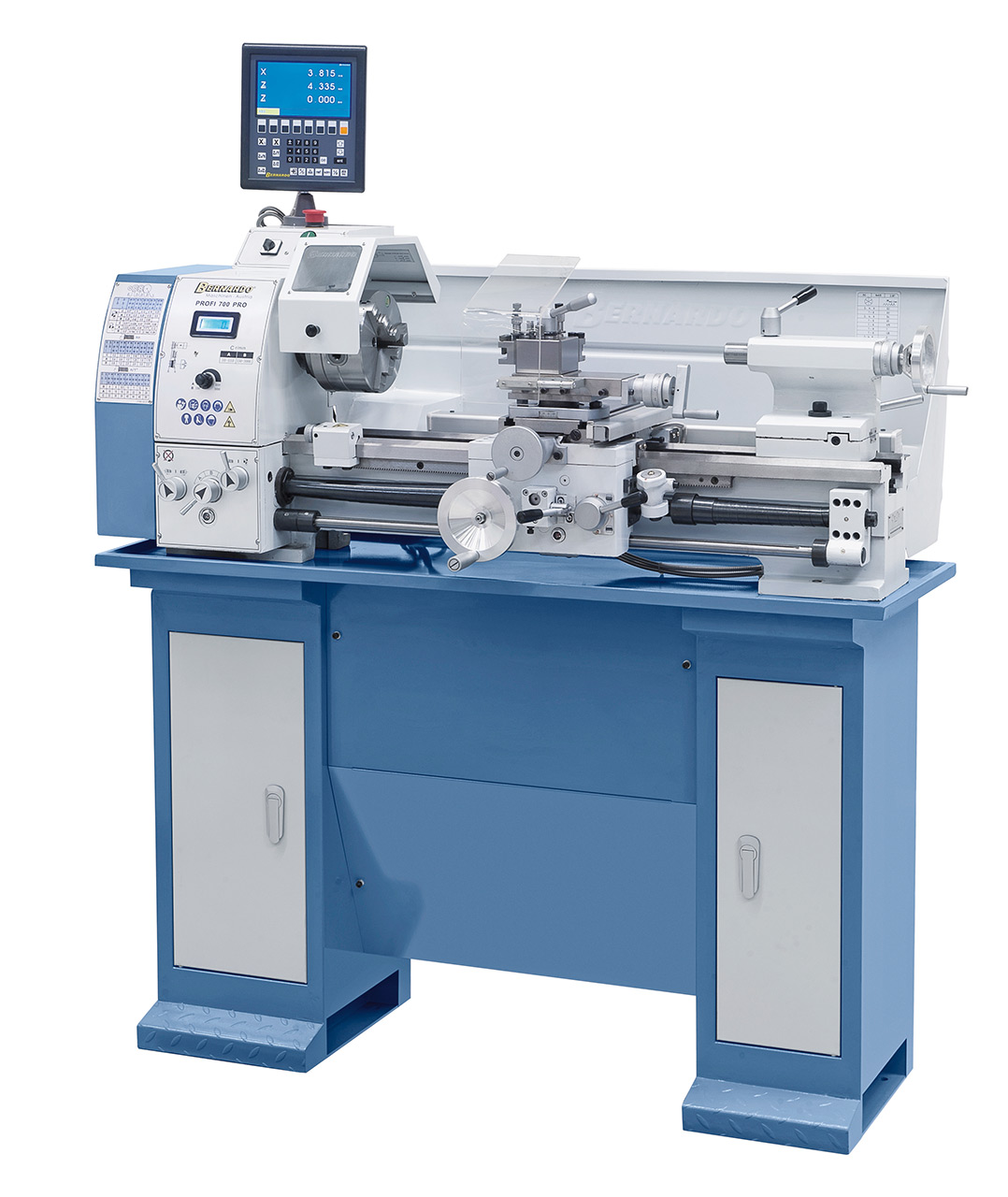

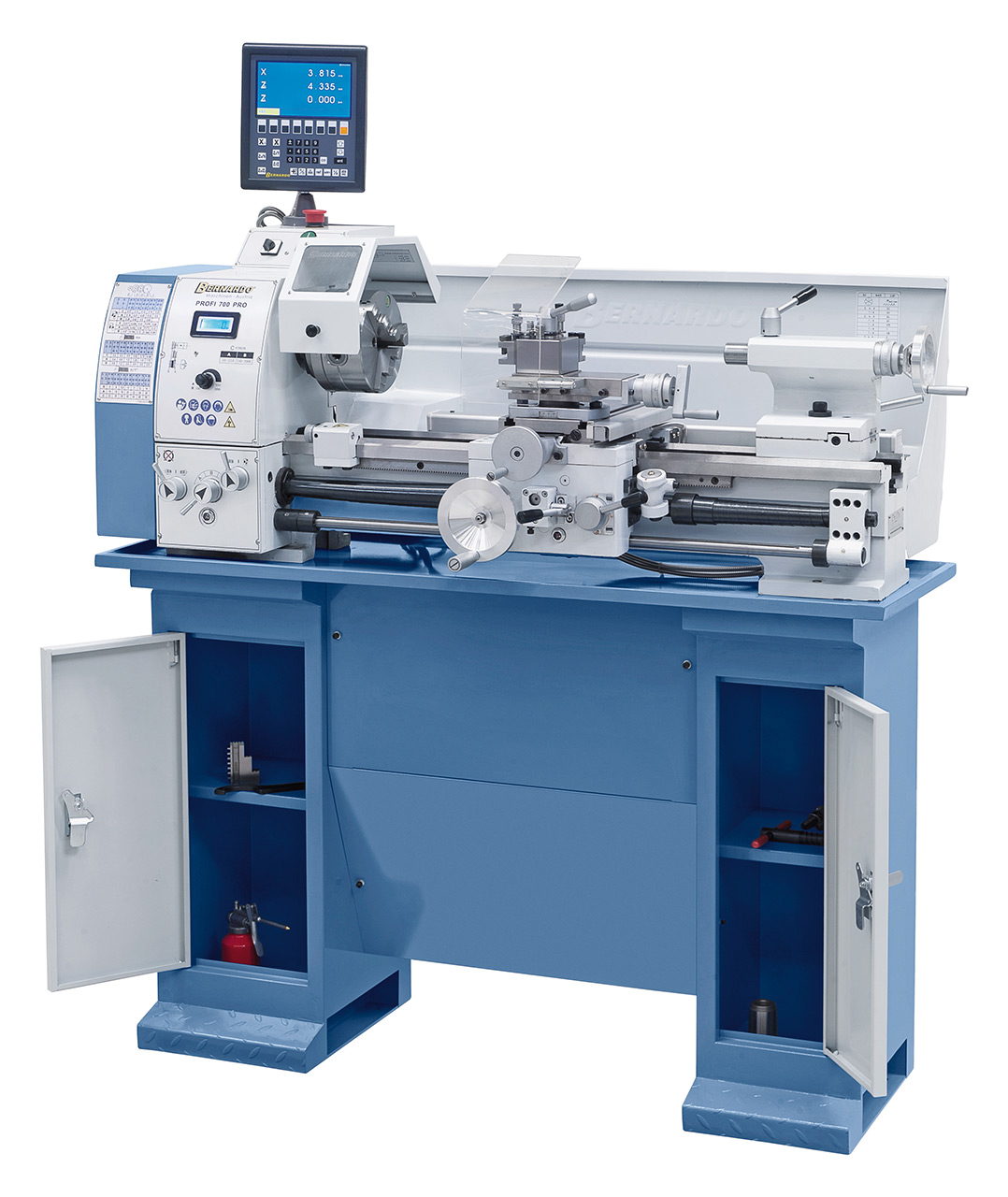

Leit- und Zugspindeldrehmaschine Bernardo Profi 700 Pro - 230 V - inkl. 2-Achs-Digitalanzeige
Die Drehmaschine Profi 700 PRO ist aufgrund des hohen Drehzahlbereichs bis 3000 U/min sowie der umfangreichen Ausstattung (z.B.: Drehstrommotor mit Frequenzumrichter, Hauptspindellagerung in P5-Qualität, Mikrometerlängsanschlag für Serienarbeiten, Rutschkupplung,....) das ideale Modell für den anspruchsvollen Anwender. Zur Reduzierung der Fertigungszeiten ist dieses Modell mit einer 2-Achs-Digitalanzeige ausgestattet.
Umfang der Lieferung Leit- und Zugspindeldrehmaschine Bernardo Profi 700 Pro - 230 V - inkl. 2-Achs-Digitalanzeige
- 3-Backenfutter PO3-160 mm Stahlausführung
- Futterflansch 160 mm
- Feste Körnerspitzen

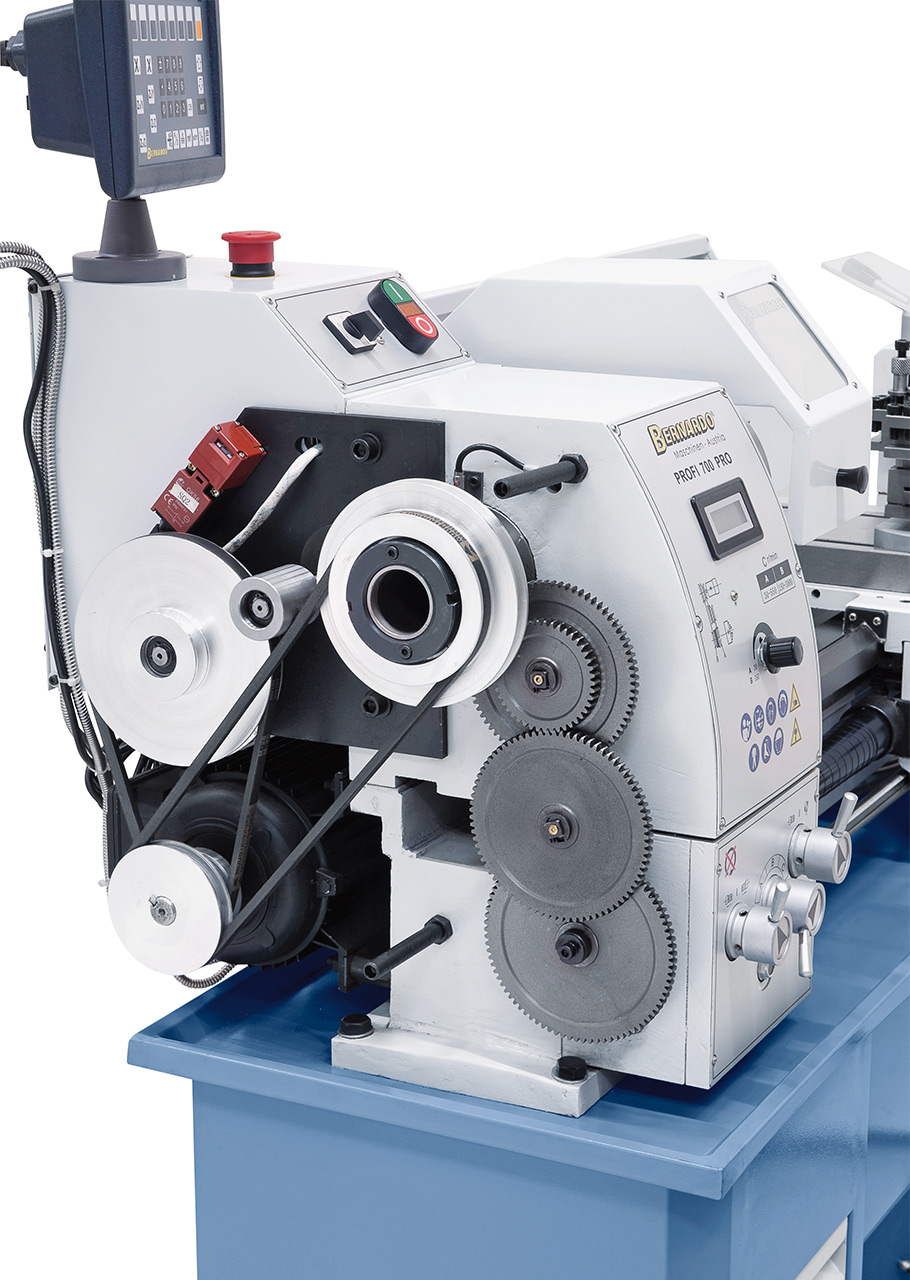

- Wechselräder
- Schnellwechselstahlhalter Größe 20-2 mit 2 geraden Einsätzen
- Rutschkupplung
- Mikrometerlängsanschlag
- Planschlitten mit Obersupport
- Frequenzumrichter
- Digitale Drehzahlanzeige
- Gewindeuhr
- Futterschutz
- Spänerückwand
- Leitspindelabdeckung
- Bedienwerkzeug
Besonderheiten Leit- und Zugspindeldrehmaschine Bernardo Profi 700 Pro - 230 V - inkl. 2-Achs-Digitalanzeige
- Präzisions-Dreibackenfutter in Stahlausführung für Drehzahlen bis 3000 U/min serienmäßig
- Serienmäßig mit Delta-Frequenzumrichter für hohes Drehmoment im unteren Drehzahlbereich und annähernd konstante Drehzahl unter Last
- Hauptspindellagerung mit nachstellbaren Kegelrollenlager in P5-Qualität
- Reitstockpinole und Handrad mit einstellbarer Skalierung (0,02 mm)
- Erweiterter Einsatzbereich durch den nachrüstbaren Fräsaufsatz (Option)
- Hohe Rundlaufgenauigkeit der gehärteten Spindelnase ≤ 0,009 mm
- Solides Maschinenbett mit induktiv gehärteter und geschliffener Bettführung
- Verschiebbarer Oberschlitten in x-Achsenrichtung

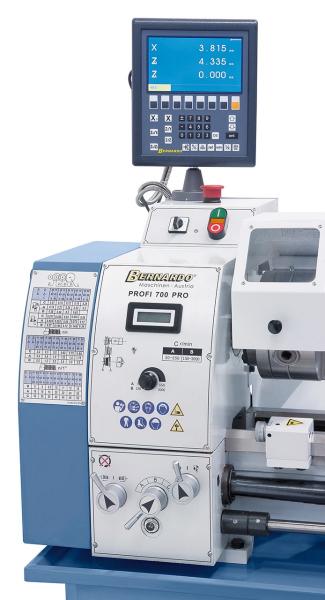

- Serienmäßig mit stufenloser Drehzahlregelung, die eingestellte Drehzahl wird über eine Digitalanzeige abgelesen
Technische Details Leit- und Zugspindeldrehmaschine Bernardo Profi 700 Pro - 230 V - inkl. 2-Achs-Digitalanzeige
Spitzenweite | 700 mm |
Spitzenhöhe | 150 mm |
Umlaufdurchmesser über Bett | 300 mm |
Bettbreite | 180 mm |
Spindelbohrung | 38 mm |
Aufnahme in der Spindelbohrung | MK 5 |
Drehzahlbereich, stufenlos | 30 - 450 / 150 - 3000 U/min |
Bereich Längsvorschübe | (14) 0,07 - 0,65 mm/U |
Bereich Planvorschübe | (11) 0,03 - 0,12 mm/U |
Metrische Gewinde | (18) 0,2 - 3,5 mm |
Zollgewinde | (21) 8 - 56 Gg/1" |
Pinolenweg | 85 mm |
Pinolenaufnahme | MK 3 |
Motor-Abgabeleistung S1 100% | 1,5 kW / 230 V |
Motor-Aufnahmeleistung S6 40% | 2,2 kW / 230 V |
Maschinenabmessung (B x T x H)* | 1380 x 640 x 500 mm |
Gewicht ca. | 235 kg |
|
|
* ohne Untergestell
