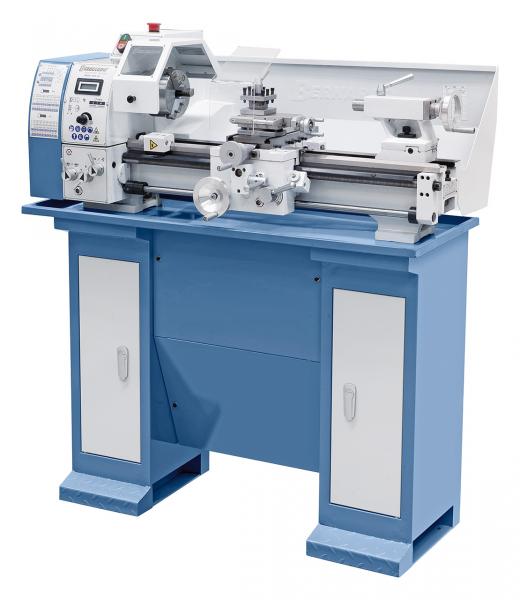

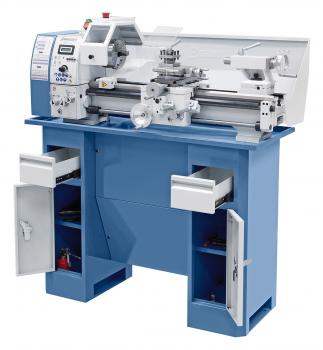

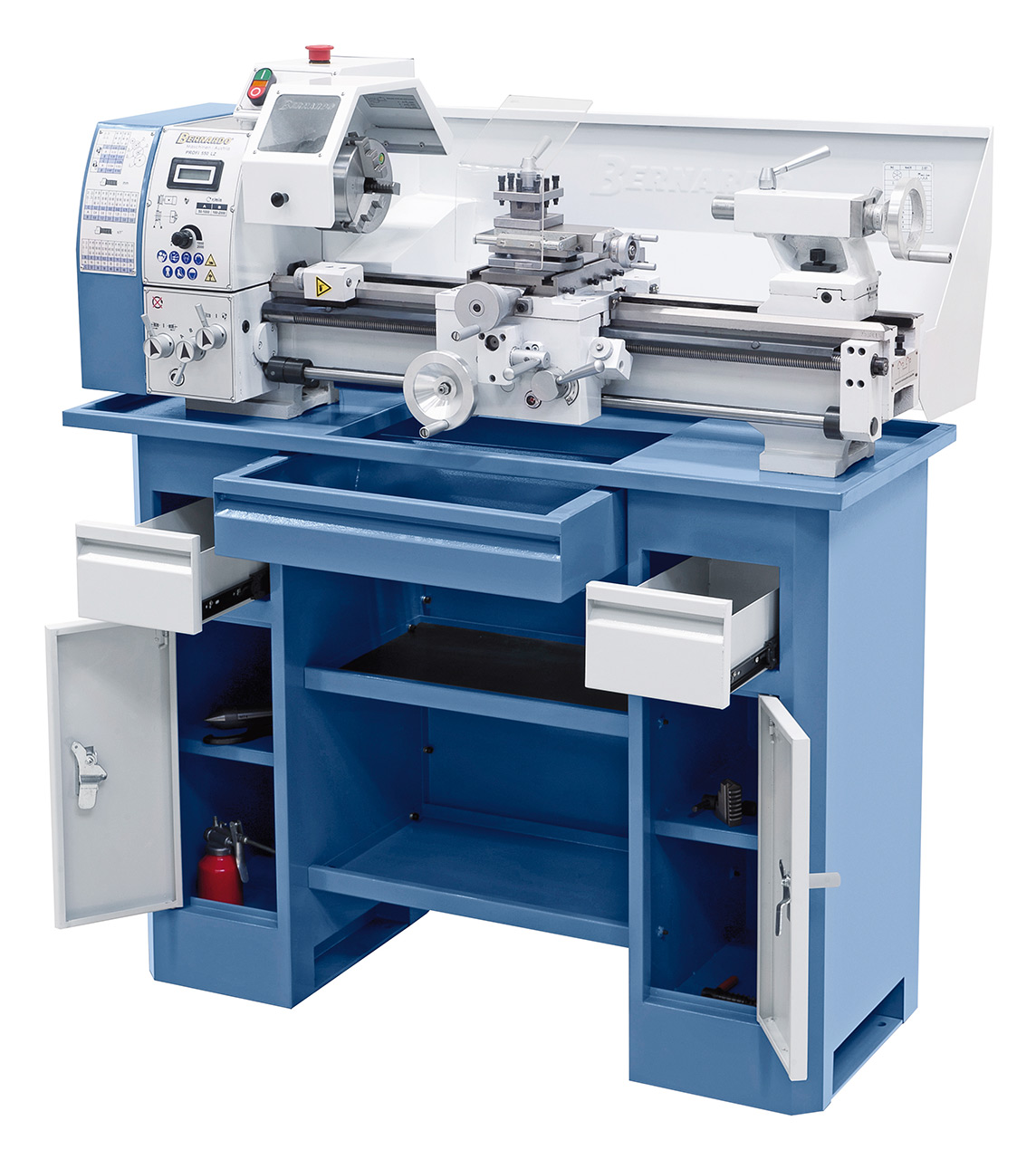

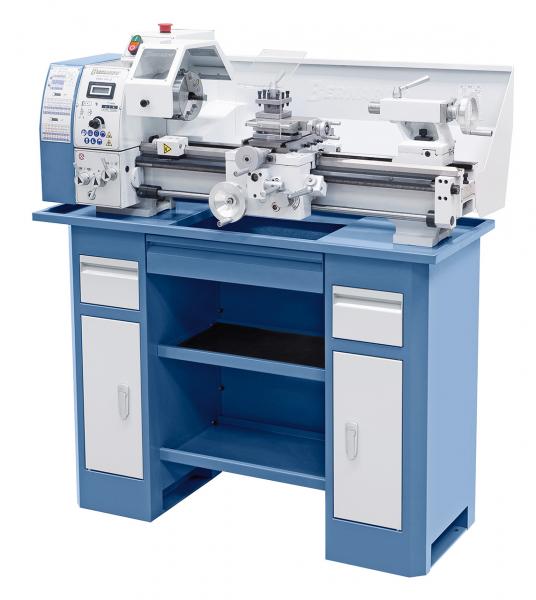

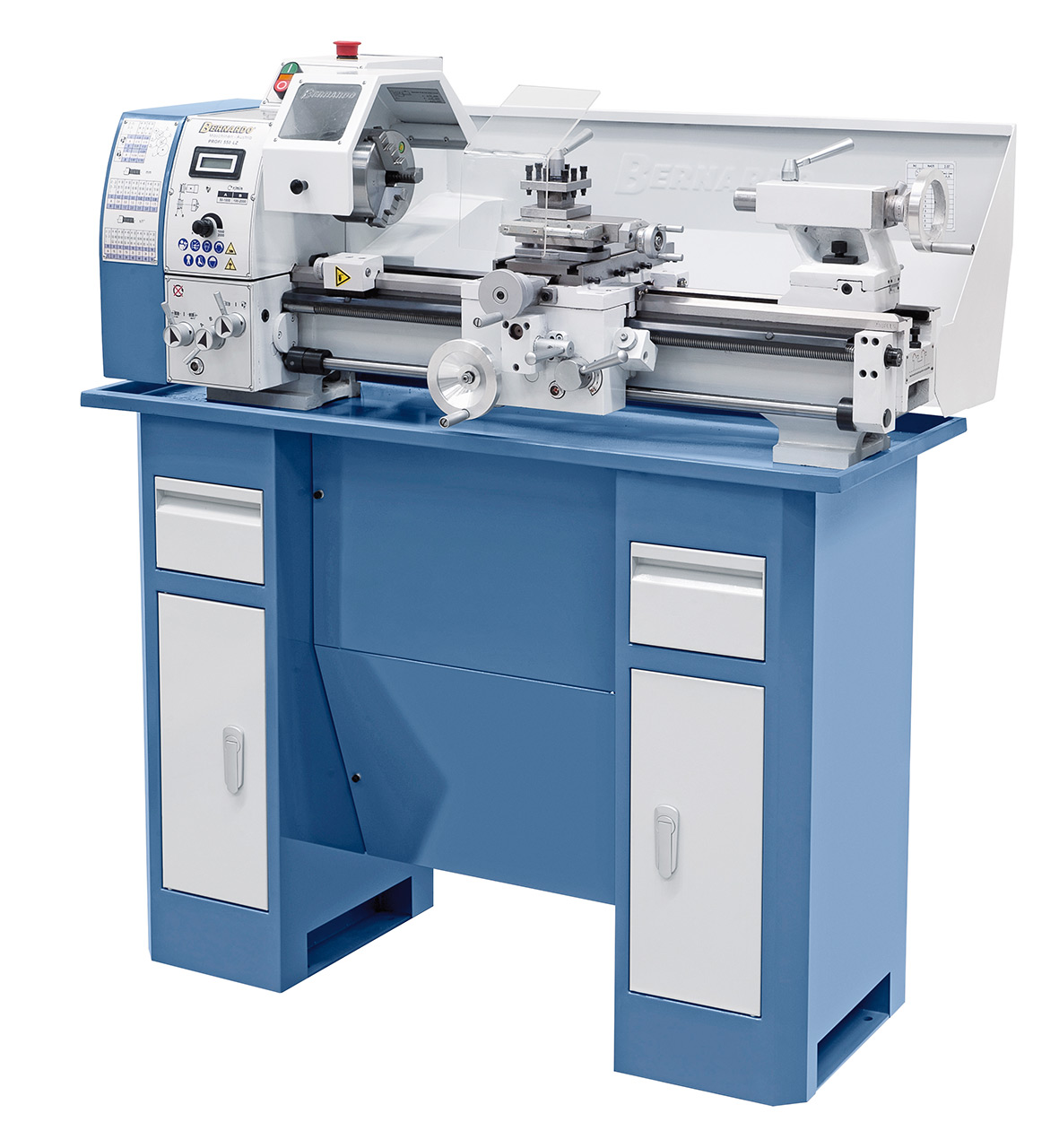

Leit- und Zugspindeldrehmaschine Bernardo Profi 550 LZ
Die Drehmaschine Profi 550 LZ ist serienmäßig mit einer Leit- und Zugspindel zum Gewindeschneiden bzw. für den automatischen Vorschub ausgestattet. Neu bei diesem Modell ist die serienmäßige Rutschkupplung und der Mikrometerlängsanschlag. Weiters gibt es die Möglichkeit die Maschine nachträglich mit einem Fräsaufsatz FA 16 auszustatten.
Umfang der Lieferung Leit- und Zugspindeldrehmaschine Bernardo Profi 550 LZ
- 3-Backenfutter DK11-125 mm
- Futterflansch 125 mm
- Feste Körnerspitzen
- Wechselräder
- Vierfachstahlhalter
- Rutschkupplung
- Mikrometerlängsanschlag
- Planschlitten mit Obersupport
- Digitale Drehzahlanzeige
- Gewindeuhr
- Futterschutz
- Spänerückwand
- Leitspindelabdeckung
- Bedienwerkzeug
Besonderheiten Leit- und Zugspindeldrehmaschine Bernardo Profi 550 LZ
- Sehr handliche, stabile Maschinen mit Leit- und Zugspindel
- Die Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
- Vielseitige Anwendungsmöglichkeiten: Feinmechaniker, Ausbildungs- und Lehrwerkstätten, ...
- Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen
- Schlitten inklusive Handräder mit Feinskalierung
- Spindelkopf als Werkzeugablage verwendbar
- Reitstock, Spindelstock und alle Führungen sind nachstellbar
- Durchzugsstarker Antriebsmotor, auch bei längerem Betrieb
- Elektronisch, stufenlose Drehzahlregelung, dadurch optimale Anpassung an das Werkstück möglich
Technische Details Leit- und Zugspindeldrehmaschine Bernardo Profi 550 LZ
Spitzenweite | 550 mm |
Spitzenhöhe | 130 mm |
Umlaufdurchmesser über Bett | 250 mm |
Bettbreite | 135 mm |
Spindelbohrung | 26 mm |
Aufnahme in der Spindelbohrung | MK 4 |
Drehzahlbereich, stufenlos | 50 - 1000 / 100 - 2000 U/min |
Bereich Längsvorschübe | (6) 0,08 - 0,48 mm/U |
Bereich Planvorschübe | (6) 0,026 - 0,156 mm/U |
Metrische Gewinde | (18) 0,2 - 3,5 mm |
Zollgewinde | (21) 8 - 56 Gg/1" |
Pinolenweg | 75 mm |
Pinolenaufnahme | MK 2 |
T-Nutengröße | 10 mm |
Motor-Abgabeleistung S1 100% | 0,75 kW / 230 V |
Motor-Aufnahmeleistung S6 40% | 1,0 kW / 230 V |
Maschinenabmessung (B x T x H)* | 1150 x 600 x 460 mm |
Gewicht ca. | 130 kg |
|
|
* ohne Untergestell
