Umfang der Lieferung Leit- und Zugspindeldrehmaschine Bernardo Master 165 Pro

3-Backenfutter K11-160 mm / D4
Planscheibe 160 mm / D4, nach DIN 55029
Feststehende Lünette - Durchlass diam. max. 45 mm
Mitlaufende Lünette - Durchlass diam. max. 40 mm
Kühlmitteleinrichtung
Ausziehbare Spänewanne
Aufspannscheibe 240 mm
Schnellwechselstahlhalter mit 4 Einsätzen
Schutzeinrichtung bei Schnellwechselstahlhalter
Rutschkupplung
Mikrometerlängsanschlag
Gewindeuhr
LED-Maschinenleuchte
Reduzierhülse
Wechselräder 2 Zentrierspitzen
Fußpedal mit Bremsfunktion nach CE
Untergestell mit Schubladen
Bedienwerkzeug

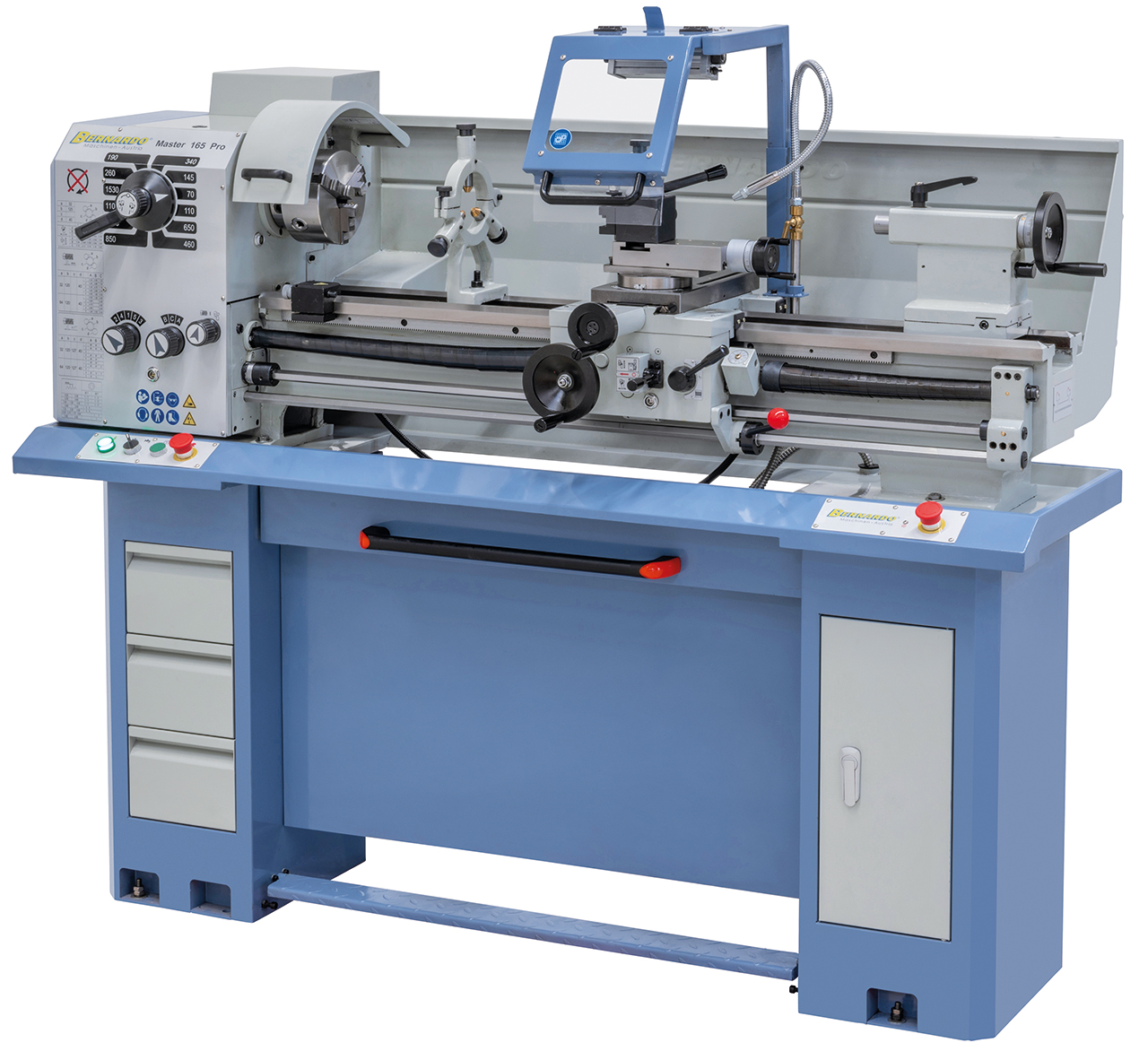

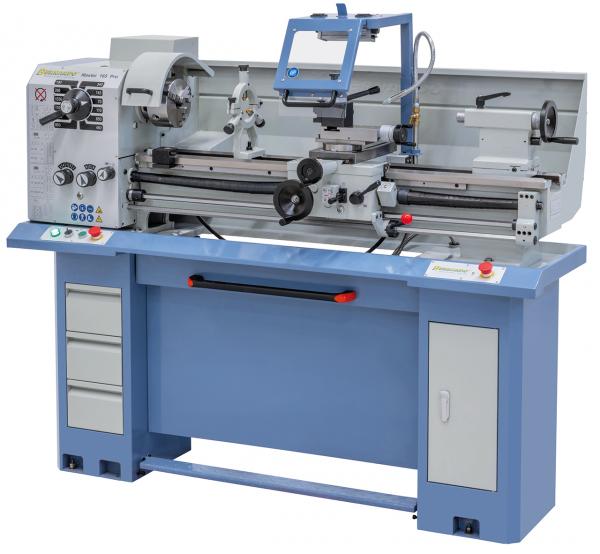

Besonderheiten Leit- und Zugspindeldrehmaschine Bernardo Master 165 Pro

Die Universaldrehmaschine Master 165 Pro eignet sich zur Ausführung von leichten und mittelschweren Dreharbeiten. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Backenfutter, Lünetten, Wechselräder, ...) wodurch diese Maschine universell einsetzbar ist. Zur Reduzierung der Fertigungszeiten ist dieses Modell auch mit einer 3-Achs-Digitalanzeige lieferbar.

Zur Minimierung von Schwingungseinflüssen ist das massive Prismenbett zusätzlich mit Rippen versehen
Serienmäßig mit 38 mm Spindelbohrung zum Bearbeiten von großen Wellendurchmesser
Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen
Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne

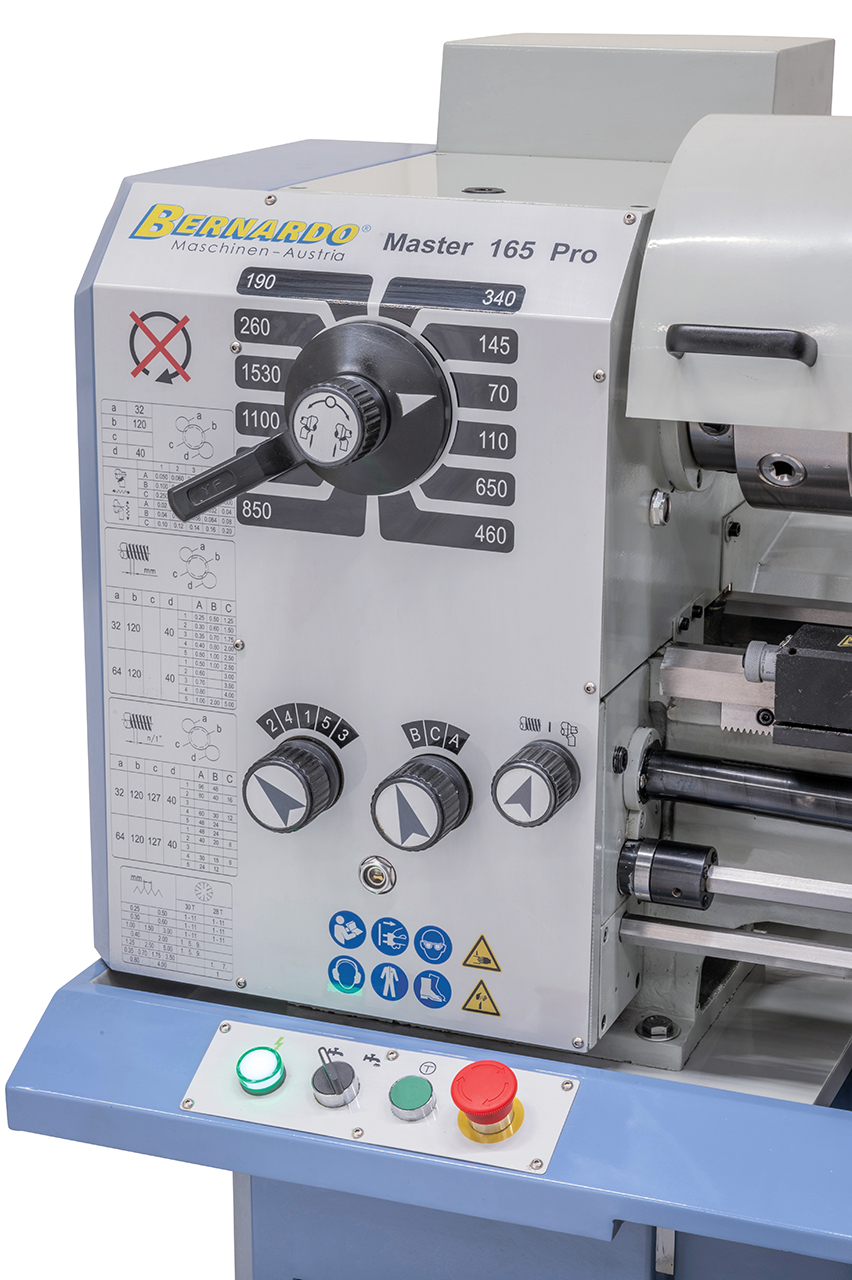

Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten
Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
Garantierte Rundlaufgenauigkeit der Spindelnase (≤ 0,015 mm)
Hauptspindel gehärtet und geschliffen, im Ölbad laufend
Reitstock, Spindelstock und alle Führungen nachstellbar
Reitstock kann zum Kegeldrehen ± 5 mm verschoben werden

Technische Details Leit- und Zugspindeldrehmaschine Bernardo Master 165 Pro

Spitzenweite	830 mm
Spitzenhöhe	165 mm
Umlaufdurchmesser über Bett	330 mm
Umlaufdurchmesser über Planschlitten	205 mm
Bettbreite	195 mm
Spindelbohrung	38 mm
Spindelaufnahme	DIN 55029, D1-4
Drehzahlbereich	(12) 70 - 2000 U/min
Bereich Längsvorschübe	(15) 0,05 - 0,5 mm/U
Bereich Planvorschübe	(15) 0,02 - 0,2 mm/U
Metrische Gewinde	(18) 0,25 - 5,0 mm
Zollgewinde	(13) 6 - 96 Gg/1“
Pinolendurchmesser	32 mm
Pinolenweg	90 mm
Pinolenaufnahme	MK 3
Motor-Abgabeleistung S1 100%	1,5 kW (400 V)
Motor-Aufnahmeleistung S6 40%	2,2 kW (400 V)
Maschinenabmessung (B x T x H)	1750 x 720 x 1530 mm
Gewicht ca.	430 kg
