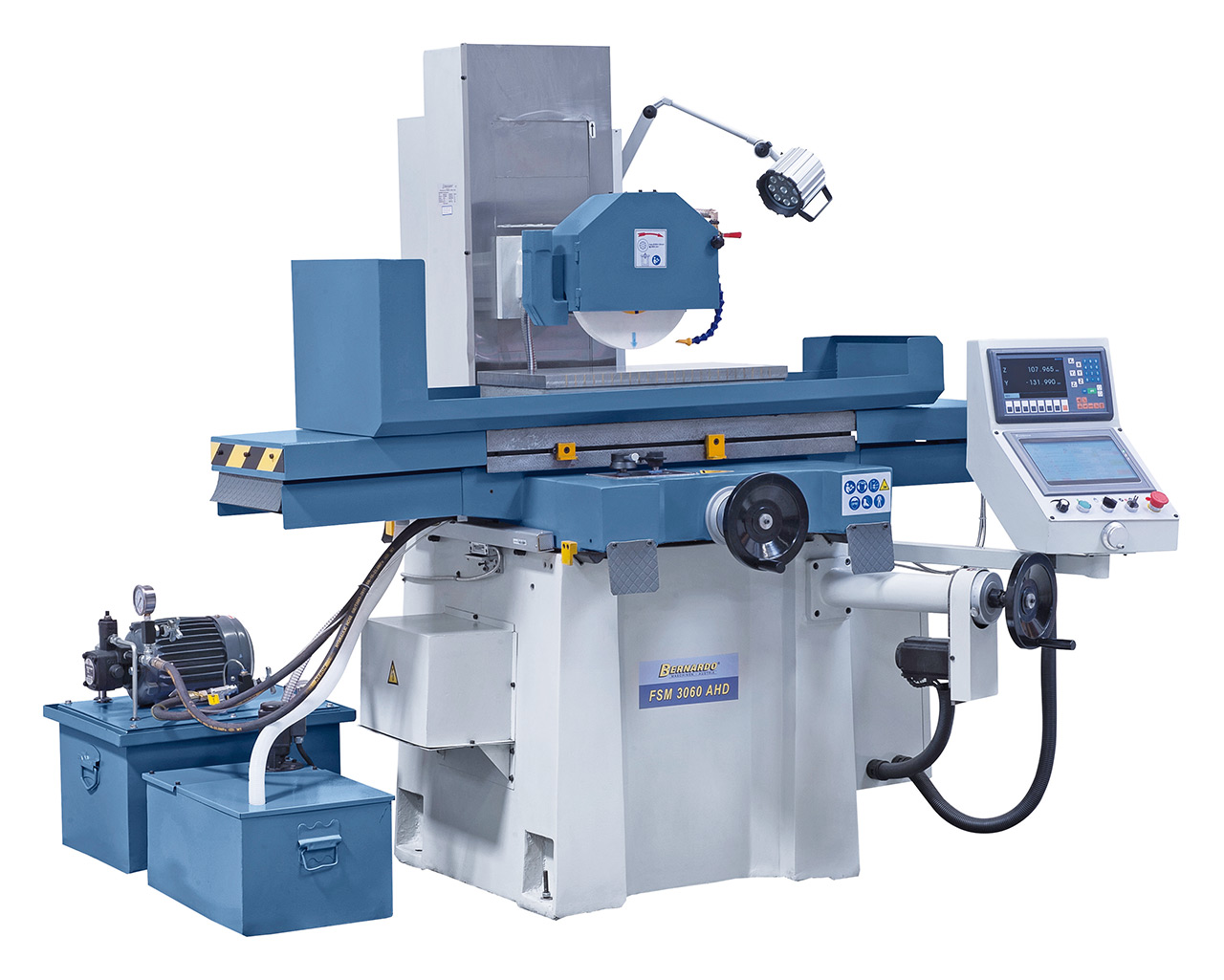

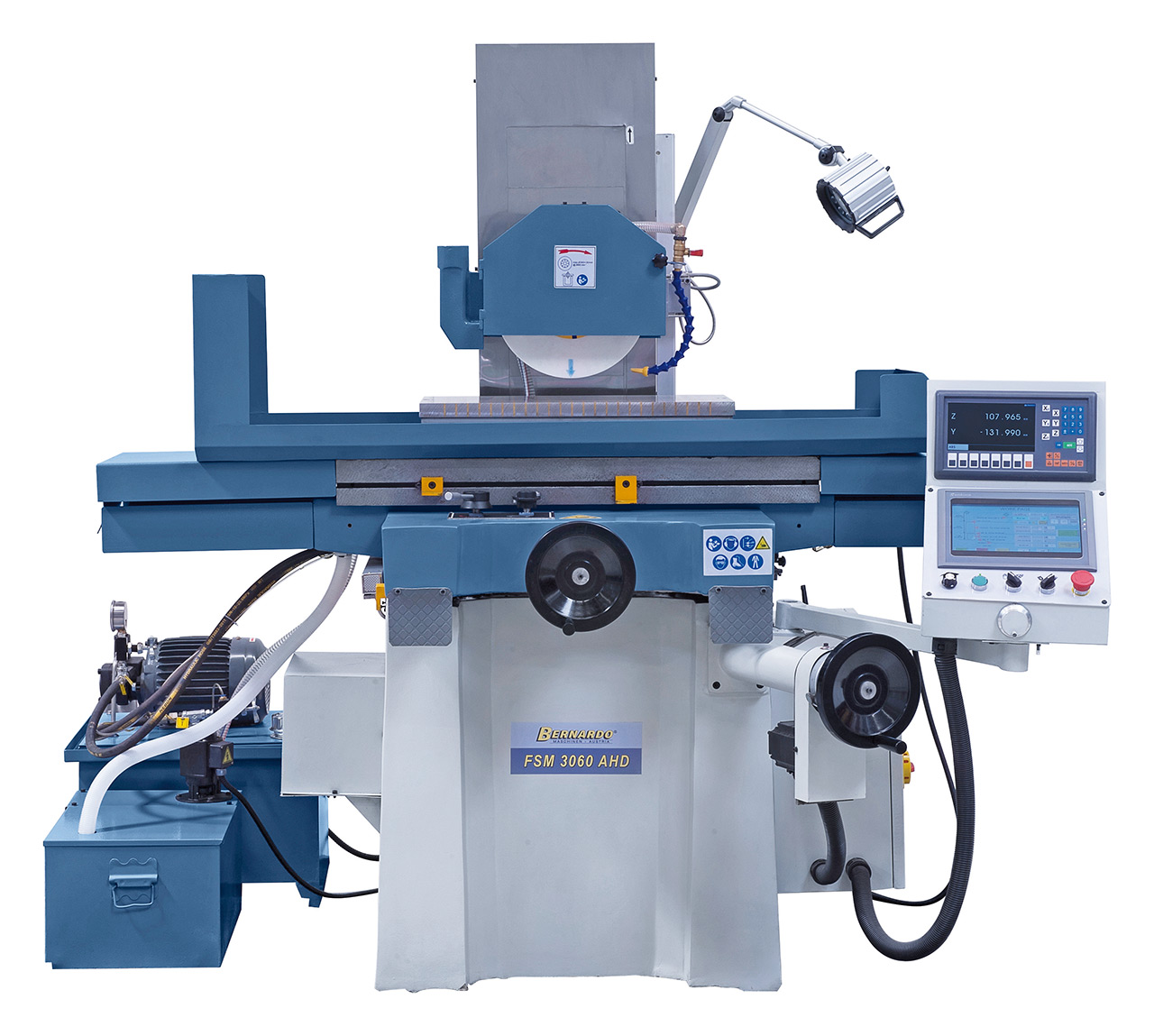

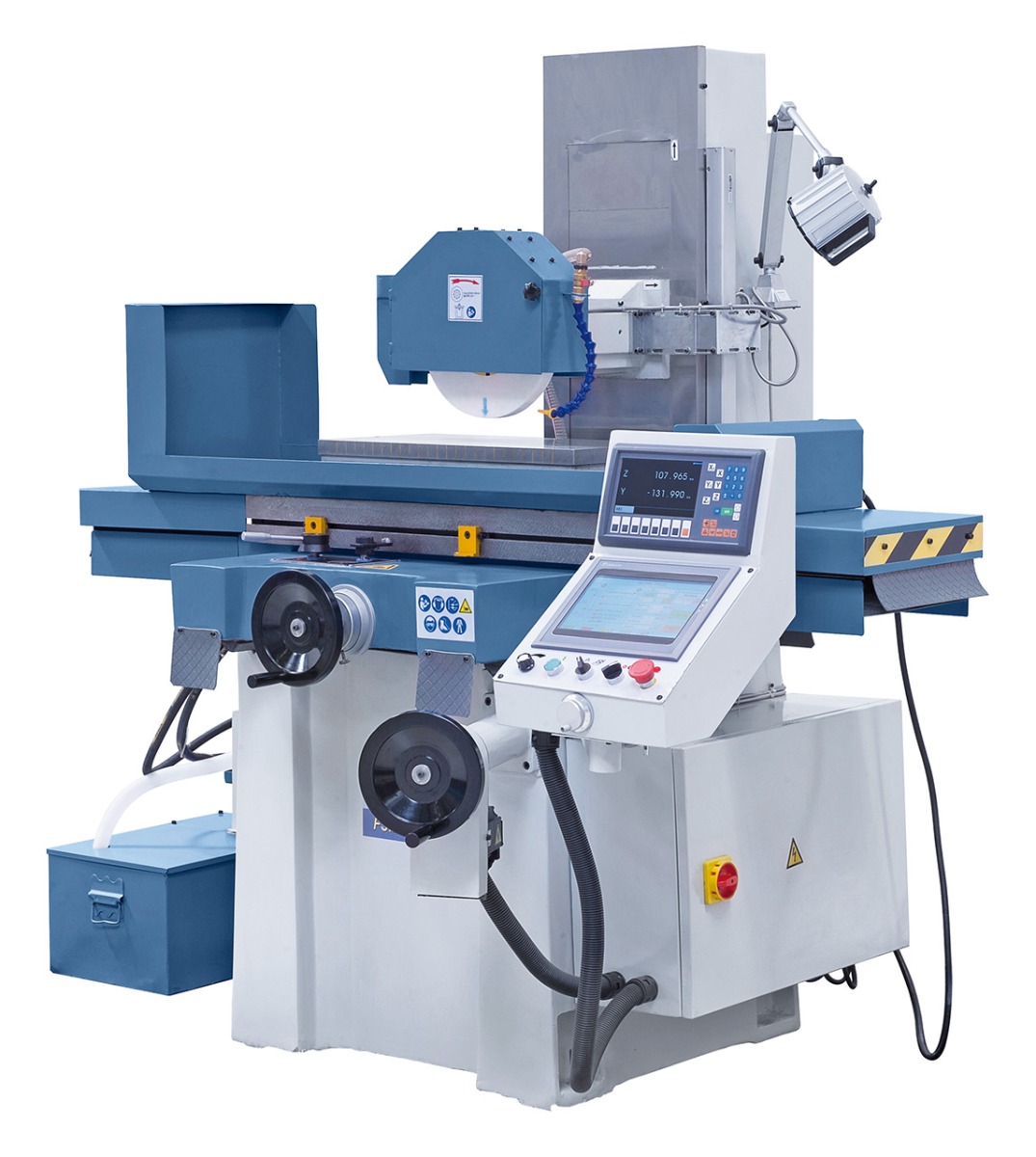

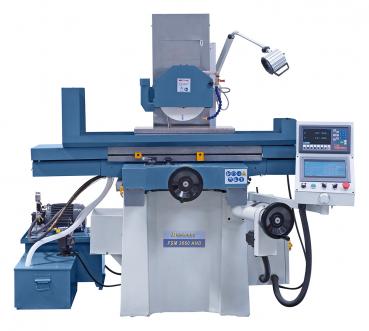

Flachschleifmaschine Bernardo FSM 3060 AHD
Die massiv gebauten Flachschleifmaschine der FSM-AHD-Serie sind serienmäßig mit einer automatischen Vertikalzustellung ausgestattet. Durch die umfangreiche Serienausstattung wie z.B. computergesteuerte Vertikalzustellung, Magnetplatte mit Entmagnetisierungseinrichtung, Steuerung über Touchscreen sowie einem elektronischen Handrad bieten diese Modelle ein optimales Leistungspaket für den Anwender.
Umfang der Lieferung Flachschleifmaschine Bernardo FSM 3060 AHD

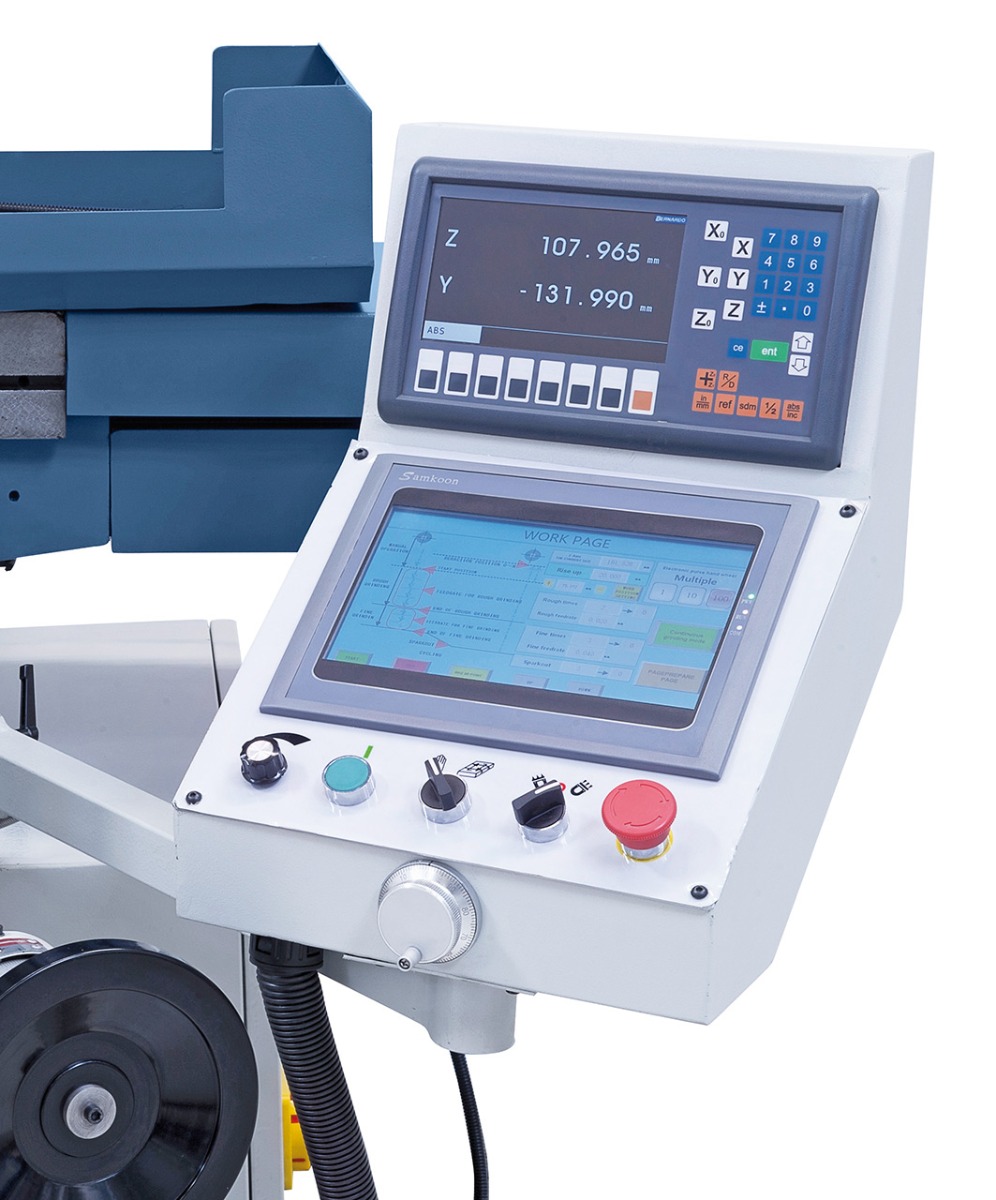

- 2-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Steuerung mit Touch-Bedienung
- Elektronisches Handrad
- Schleifscheibe
- Scheibenflansch
- LED-Arbeitsleuchte
- Elektro-Magnetspannplatte
- Auswuchtstand
- Auswuchtwelle
- Schutzabdeckungen
- Entmagnetisierungseinrichtung

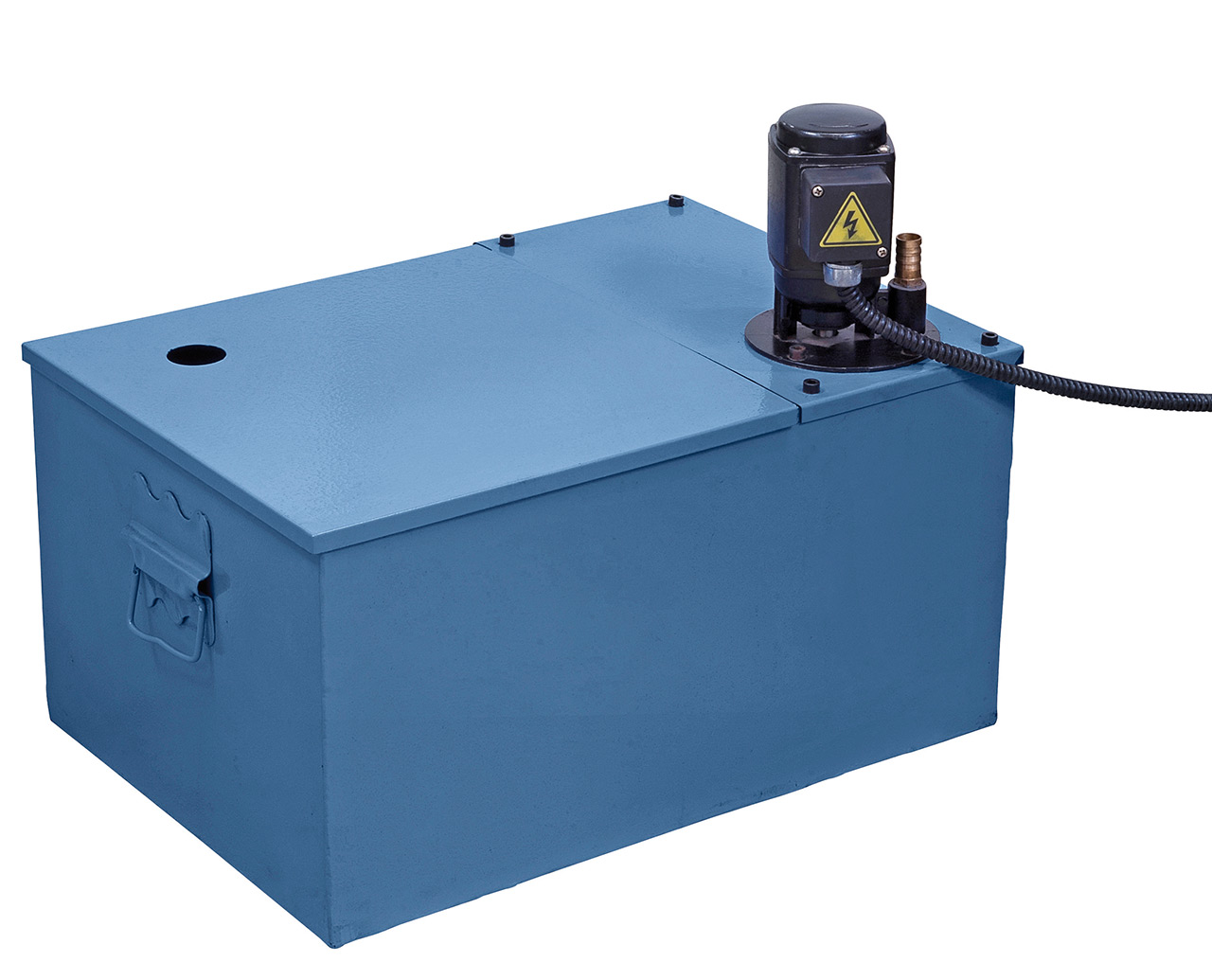

- Kühlmitteleinrichtung
- Abziehdiamant
- Maschinenschuhe

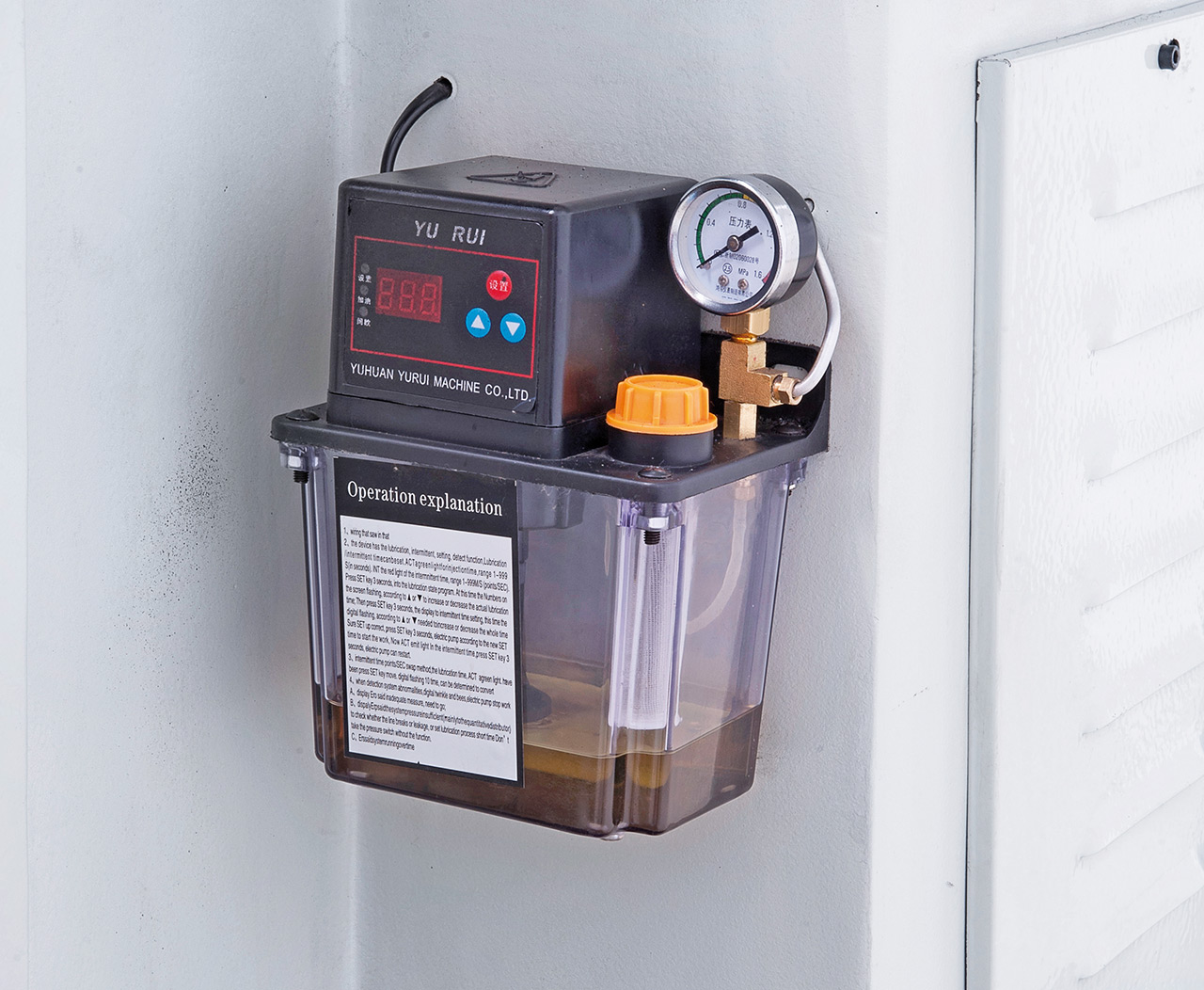

- Zentralschmierung
- Bedienwerkzeug
Besonderheiten Flachschleifmaschine Bernardo FSM 3060 AHD
- Geringer Slip-Stick-Effekt durch kunststoffbeschichtete Gegenführungen in x- und y-Achse
- Tischlängsführung V-Flach, Tischquerführung Doppel-V
- Axial und radial spielfrei vorgespannte Speziallager in der Schleifspindel
- Hohe Stabilität durch starke Verrippungen und großzügig dimensionierte Wandungen
- Digital gesteuerter automatischer Vertikalvorschub mit Servomotor

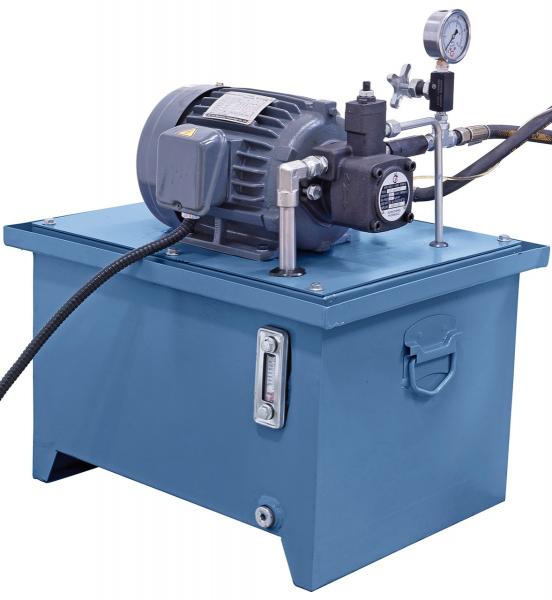

- Aufwendiges Hydrauliksystem gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung
- Zustellung mittels Eilgang auf die Werkstückhöhe, einstellbare Schlicht- und Ausfeuerhübe, automatisches Abheben nach Programmende
- Einstellbare Tischlängs- und Querbewegung mittels Endanschlägen
Technische Details Flachschleifmaschine Bernardo FSM 3060 AHD
Tischaufspannfläche | 300 x 700 mm |
T-Nuten Anzahl / Breite | 1 / 14 mm |
Elektro-Magnetspannplatte | 300 x 600 mm |
Max. Verfahrweg, längs | 640 mm |
Max. Verfahrweg, quer | 320 mm |
Abstand Spindelmitte / Tisch max. | 520 mm |
Max. Werkstückgewicht* | 200 kg |

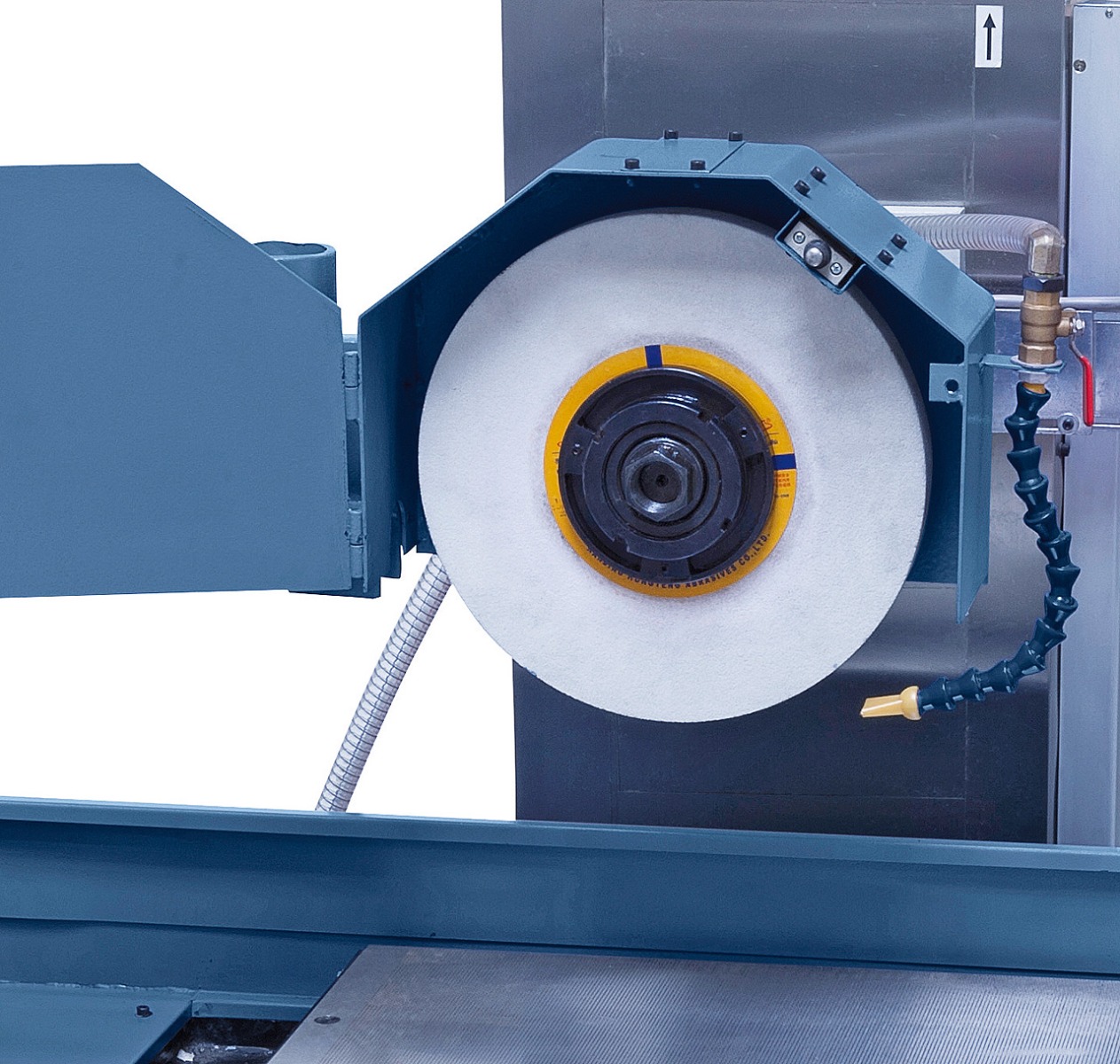

Schleifscheibe | 300 x 30 x 75 mm |
Tischgeschwindigkeit, hydraulisch | 2 - 18 m/min |
Querverstellung |
|
Automatische Zustellung, quer | 0,5 – 10 mm/Hub |
Eilgang, quer | 990 mm/min |
Zustellung quer pro Handradumdrehung | 4 mm/U |
Skalenteilung am Handrad | 0,02 mm |
Vertikalzustellung |
|
Automatische Zustellung, vertikal | 0,01 / 0,1 mm |
Eilgang, vertikal | 360 mm/min |
Zustellung vertikal pro Handradumdrehung | 2 mm/U |
Skalenteilung am Handrad | 0,01 mm |
Schleifspindelmotor | 4,0 kW |
Spindeldrehzahl | 1440 U/min |
Hydraulikpumpenmotor | 1,5 kW |
Vertikalvorschubmotor | 0,75 kW |
Länge | 2000 mm |
Tiefe | 1650 mm |
Höhe | 1850 mm |
Gewicht ca. | 1400 kg |
|
|
* mit Magnetspannplatte
