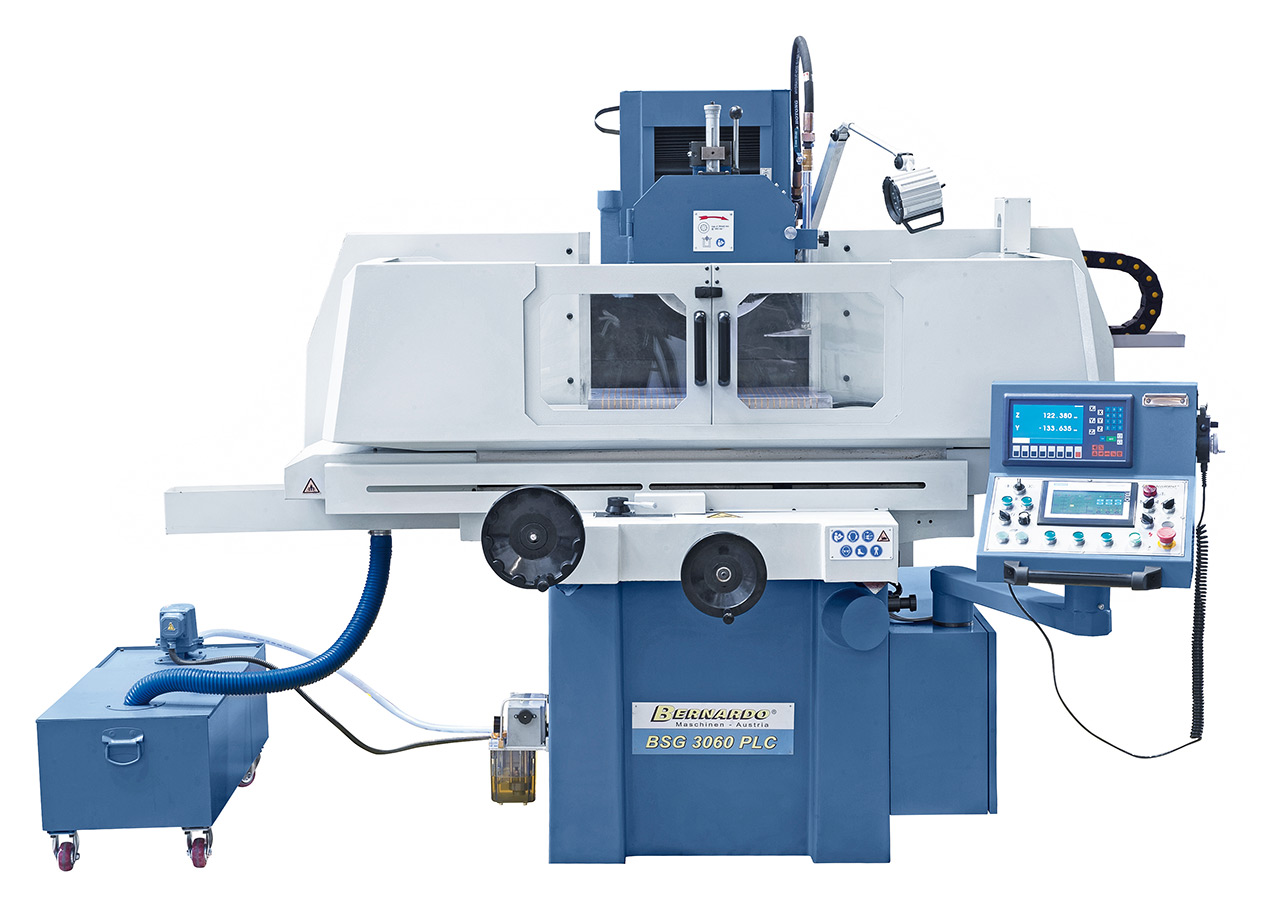

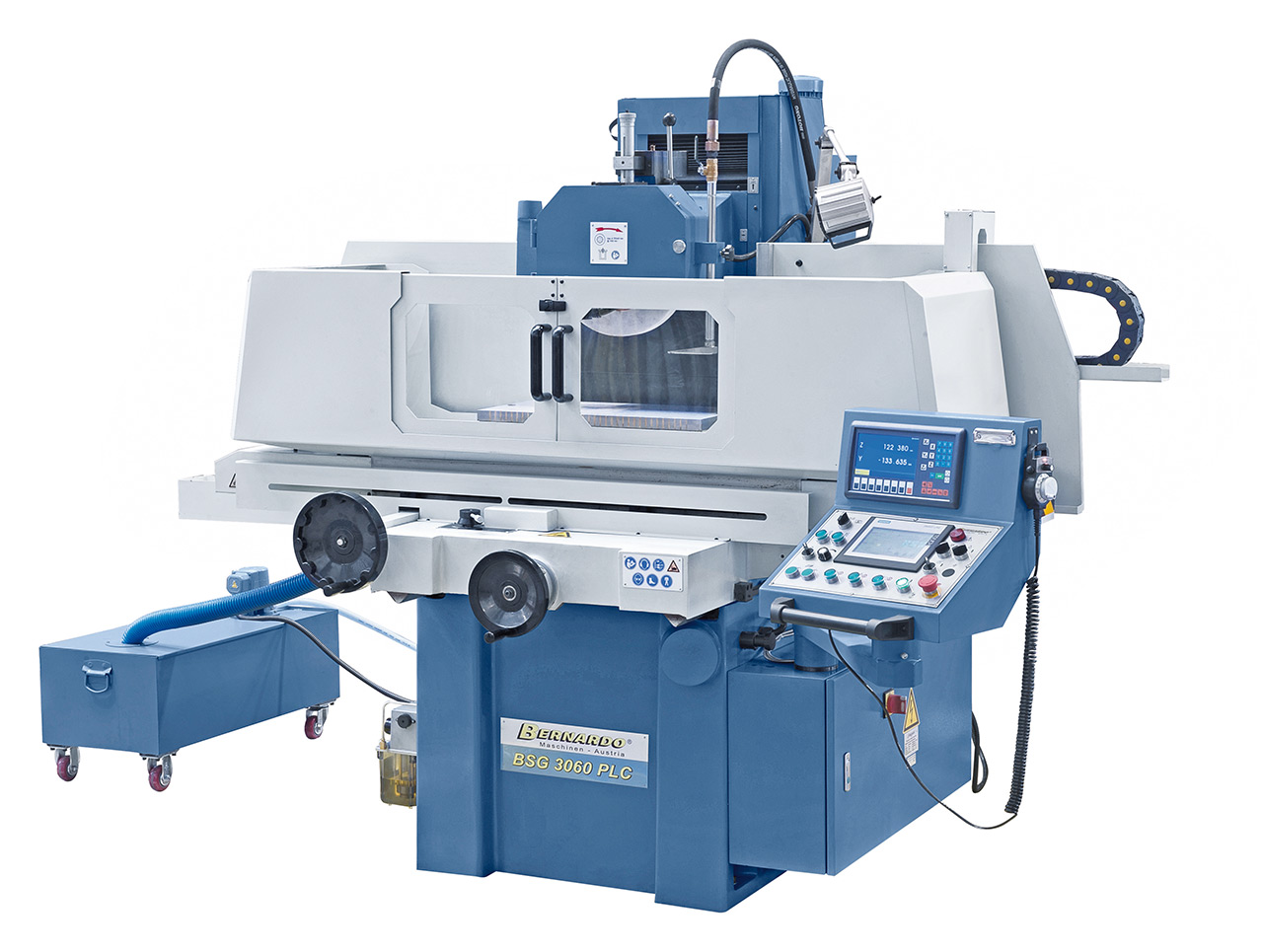

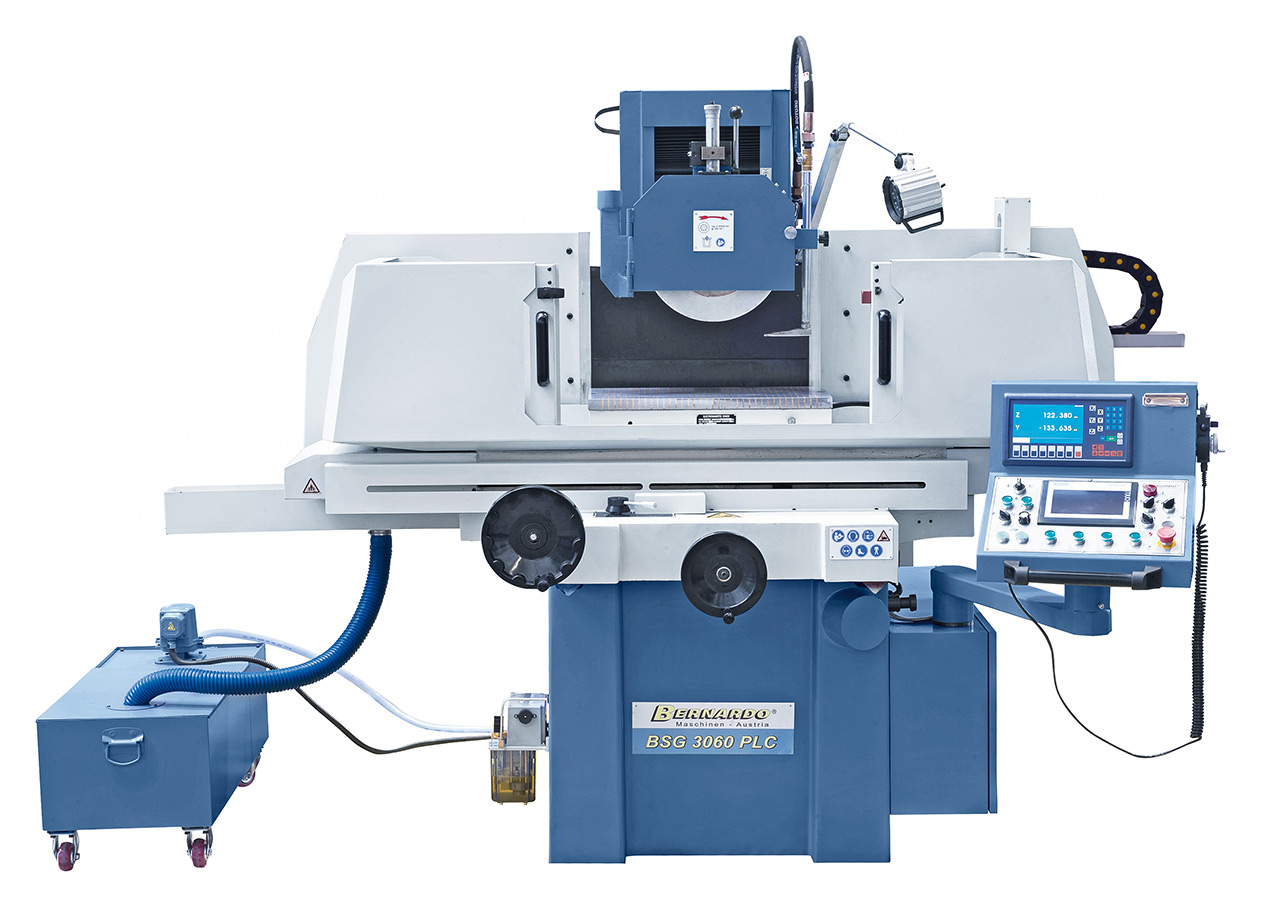

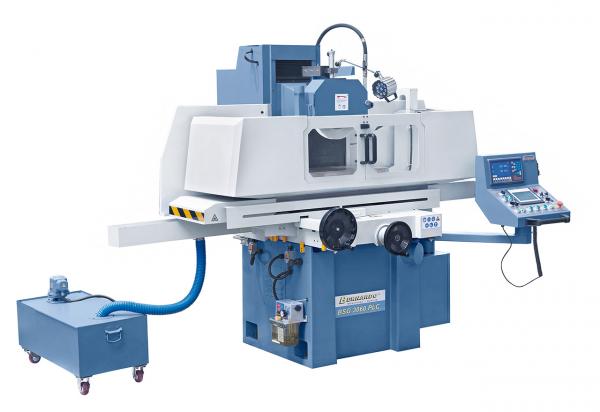

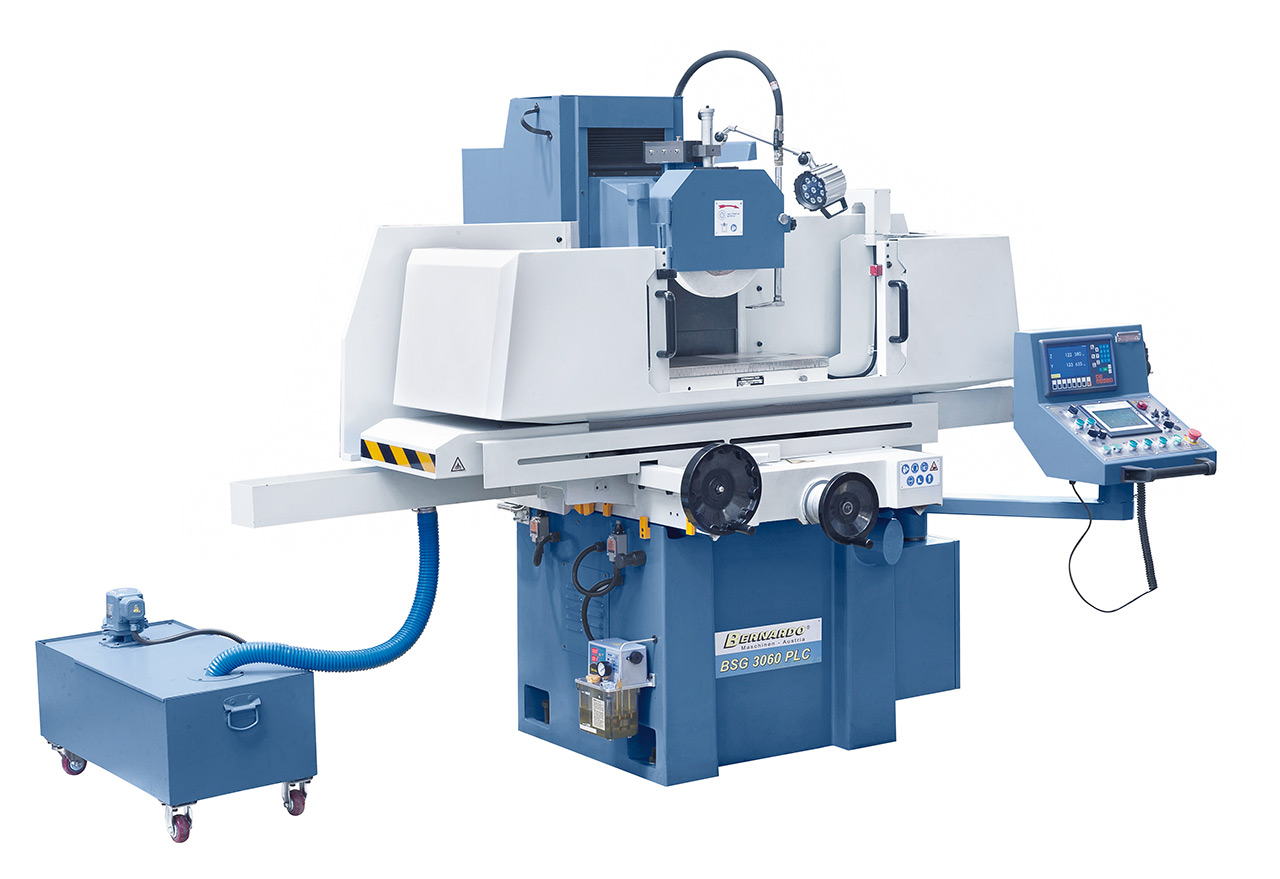

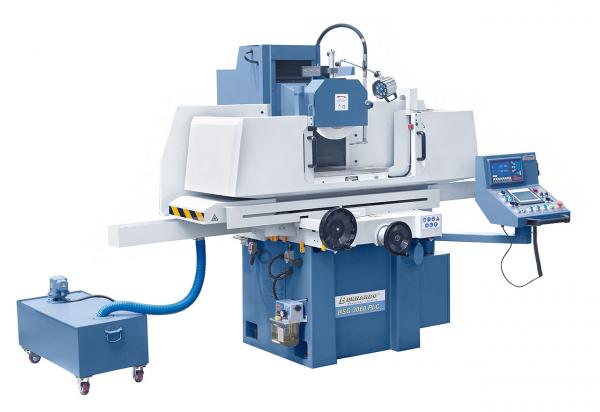

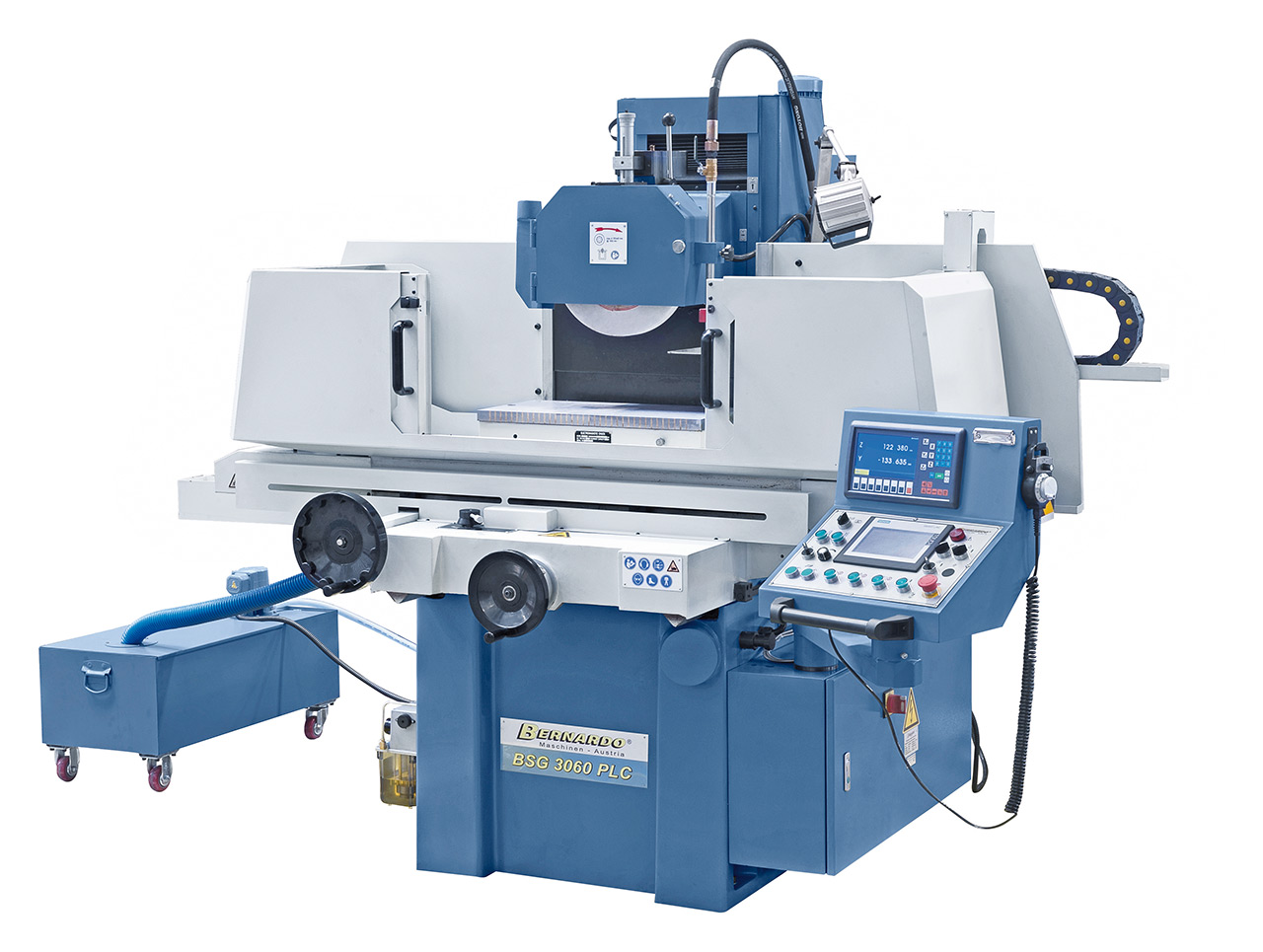

Flachschleifmaschine Bernardo BSG 3060 PLC
Die massiv gebauten Flachschleifmaschine der BSG-Serie sind serienmäßig mit einer automatischen Vertikalzustellung ausgestattet. Alle Hauptbaugruppen wie Ständer, Sockel und Schlitten sind aus hochwertigem Guss hergestellt. Durch das umfangreiche Standardzubehör bieten diese Modelle ein optimales Leistungspaket für den Werkzeug- und Formenbau.
Umfang der Lieferung Flachschleifmaschine Bernardo BSG 3060 PLC
- 2-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Siemens SMART-Paneel IE V3 mit Touch-Bedienung
- Elektronisches Handrad
- Schleifscheibe
- Scheibenflansch
- LED-Arbeitsleuchte
- Magnetspannplatte
- Auswuchtstand
- Auswuchtwelle
- Schutzabdeckungen

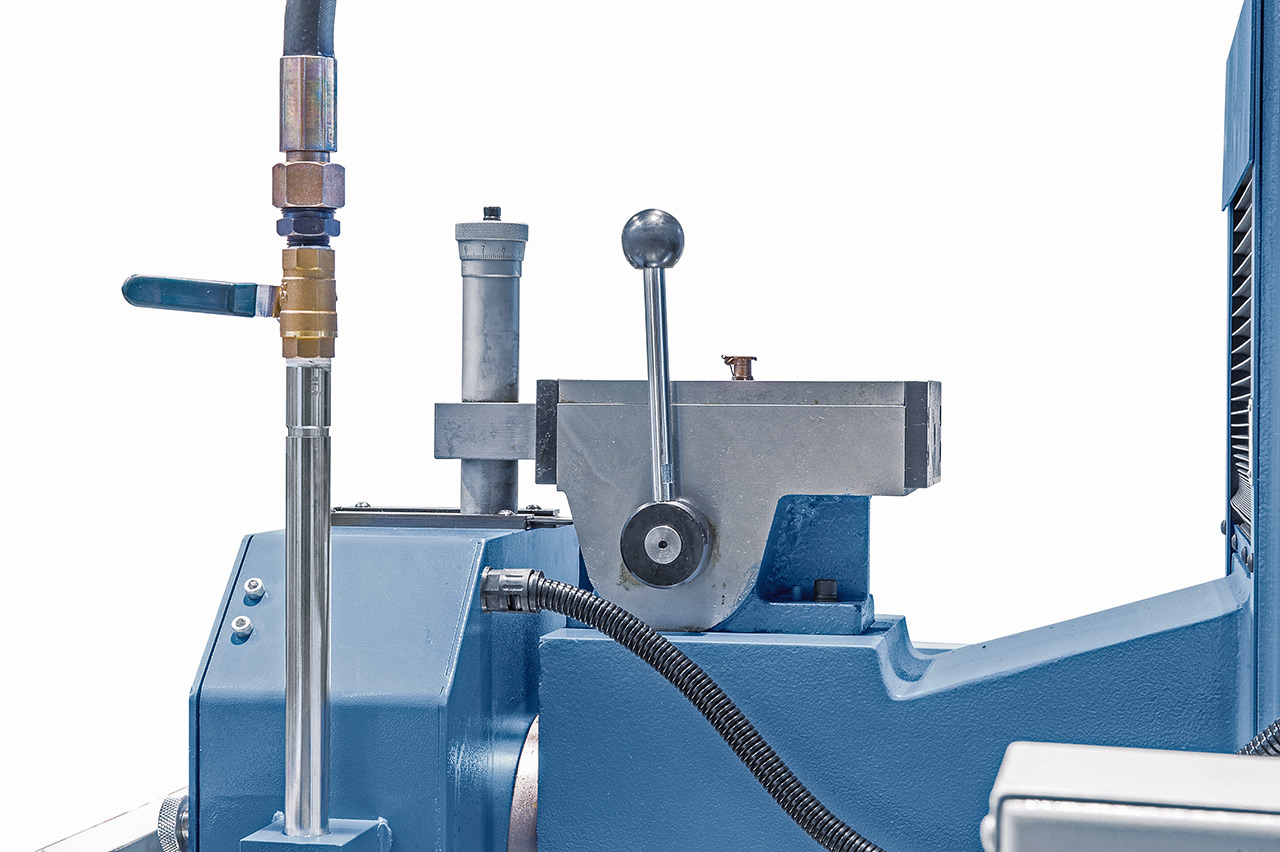

- Parallelabziehvorrichtung
- Entmagnetisierungseinrichtung
- Kühlmitteleinrichtung
- Abziehdiamant
- Maschinenschuhe
- Zentralschmierung
- Bedienwerkzeug
Besonderheiten Flachschleifmaschine Bernardo BSG 3060 PLC
- Geringer Slip-Stick-Effekt durch kunststoffbeschichtete Gegenführungen in x- und y-Achse
- Tischlängsführung V-Flach, Tischquerführung Doppel-V
- Axial und radial spielfrei vorgespannte Speziallager in der Schleifspindel
- Separate Hydraulikeinheit mit Wärmetauscher, vermeidet Vibrationen und thermische Belastung
- Hohe Stabilität durch starke Verrippungen und großzügig dimensionierte Wandungen
- Digital gesteuerter automatischer Vertikalvorschub mit Servomotor
- Aufwendiges Hydrauliksystem gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung
- Zustellung mittels Eilgang auf die Werkstückhöhe, einstellbare Schlicht- und Ausfeuerhübe, automatisches Abheben nach Programmende
- Einstellbare Tischlängs- und Querbewegung mittels Endanschlägen
Technische Details Flachschleifmaschine Bernardo BSG 3060 PLC
Tischaufspannfläche | 305 x 635 mm |
T-Nuten Anzahl / Breite | 3 / 14 mm |
Elektro-Magnetspannplatte | 300 x 600 mm |
Max. Verfahrweg, längs | 765 mm |
Max. Verfahrweg, quer | 340 mm |
Abstand Spindelmitte / Tisch max. | 580 mm |
Max. Werkstückgewicht* | 270 kg |
Schleifscheibe | 350 x 40 x 127 mm |
Tischgeschwindigkeit, hydraulisch | 5 - 25 m/min |
Querverstellung |
|
Automatische Zustellung, quer | 0,5 - 8 mm/Hub |
Eilgang, quer | 990 mm/min |
Zustellung quer pro Handradumdrehung | 5 mm/U |
Skalenteilung am Handrad | 0,02 mm |
Vertikalzustellung |
|
Automatische Zustellung, vertikal | 0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm |
Eilgang, vertikal | 480 mm/min |
Zustellung vertikal pro Handradumdrehung | 2 mm/U |
Skalenteilung am Handrad | 0,005 mm |
Schleifspindelmotor | 4,0 kW |
Spindeldrehzahl | 1450 U/min |
Hydraulikpumpenmotor | 2,2 kW |
Vertikalvorschubmotor | 0,5 kW |
Länge | 2350 mm |
Tiefe | 2220 mm |
Höhe | 1910 mm |
Gewicht ca. | 2375 kg |
* mit Magnetspannplatte |
|
